Звено прямоугольное ЗП150.3.200 по шифру 2119РЧ Вып. 1-1

    Завод ЖБИ Изделий выпускает звенья прямоугольные ЗП150.3.200 по шифру 2119РЧ, выпуск 1-1, предназначенные для применения под насыпями железных и автомобильных дорог в умеренных и суровых климатических условиях  в районах с расчетной сейсмичностью до 9 баллов. Конструкция звеньев одинакова как  для труб под железную, так и под автомобильную дороги.
    Степень агрессивности среды: слабоагрессивная. Инженерно-геологические условия: скальные грунты, талые грунты средней плотности.

    Звенья прямоугольные ЗП150.3.200 изготавливаются из тяжелого конструкционного бетона со средней плотностью 2200 кг/м³ по ГОСТ 26633-91 класса по прочности на сжатие В30.  Марка бетона по морозостойкости назначается проектом в зависимости от климатических условий района эксплуатации.

    В качестве рабочей принята арматура периодического профиля по ГОСТ 5781-82 из горячекатаной низколегированной стали класса A-III марки 25Г2С.  В качестве конструктивной принята арматура по ГОСТ 5781-82 из горячекатаной углеродистой стали класса A-I марки Ст3сп по ГОСТ 380-94. Допускается применение арматуры из стали марки Ст3пс по ГОСТ 380-94.

    Звенья армируются плоскими каркасами. Соединение стержней плоского каркаса производится с помощью контактной точечной электросварки, применение электродуговой сварки не допускается.  Возможно применение вязаных каркасов, при этом поперечные стержни плоских каркасов заменяются на стержни с полукруглыми крюками. Сборка плоских каркасов в пространственный производится с помощью вязальной проволоки.

     Минимальная прочность бетона блоков труб ко времени выдачи конструкций на склад не менее 70%. Отпускная прочность бетона - 100%.

ЗП150.3.200 - звено прямоугольное отверстием 1,5 м под третью градацию высоты насыпи, длиной 200 см.

     Варианты маркировки:
1.     ЗП150.3.200
2.     ЗП150-3-200
3.     ЗП150/3/200
4.     ЗП150 3 200
5.     ЗП 150.3.200
6.     ЗП 150-3-200
7.     ЗП 150/3/200
8.     ЗП 150 3 200
9.     ЗП 150.3.200
10.   ЗП-150-3-200
11.   ЗП/150/3/200
12.   ЗП.150.3.200
13.   ЗП-150.3.200
14.   ЗП-150/3/200
15.   ЗП.150-3-200
16.   3П150.3.200
17.   3П 150.3.200
18.   3П150-3-200
19.   3П 150-3-200
20.   3П150 3 200
21.   3П 150 3 200

    Цена на звено прямоугольное ЗП150.3.200 указана с учетом НДС, без учета доставки. Представленная на сайте цена на звено ЗП150.3.200 по шифру 2119РЧ не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

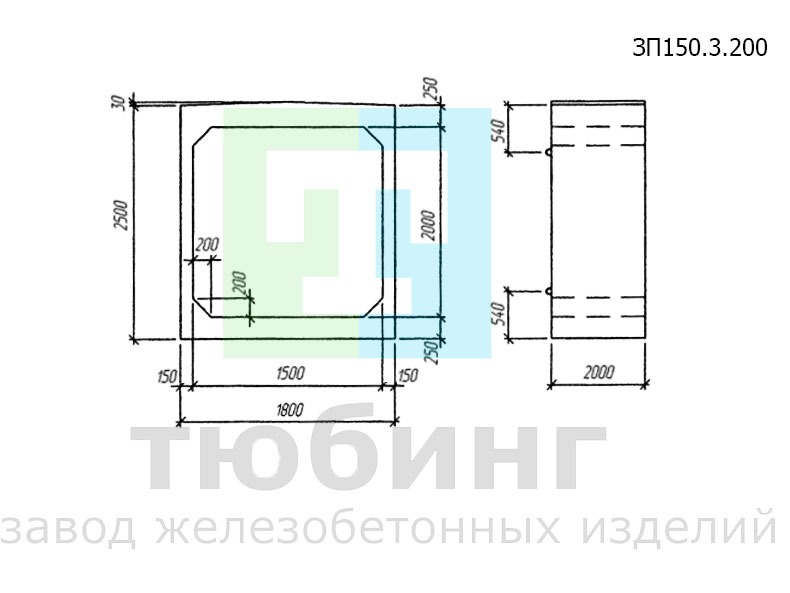

Эскиз звена прямоугольного ЗП150.3.200
