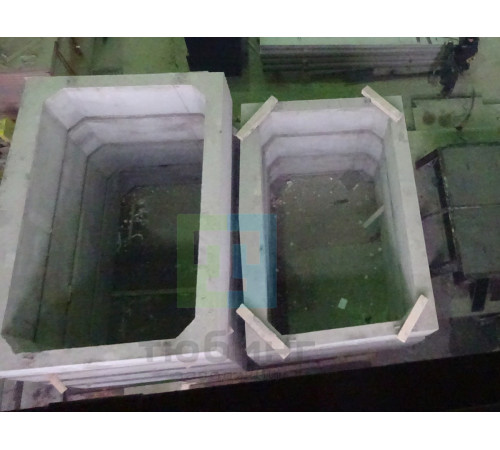

Звено прямоугольное ЗП200.3.100 по шифру 2119РЧ Вып. 1-1

    Завод ЖБИ Изделий выпускает звенья прямоугольные ЗП200.3.100 по шифру 2119РЧ, выпуск 1-1, предназначенные для применения под насыпями железных и автомобильных дорог в умеренных и суровых климатических условиях  в районах с расчетной сейсмичностью до 9 баллов. Конструкция звеньев одинакова как  для труб под железную, так и под автомобильную дороги.
    Степень агрессивности среды: слабоагрессивная. Инженерно-геологические условия: скальные грунты, талые грунты средней плотности.

    Звенья прямоугольные ЗП200.3.100 изготавливаются из тяжелого конструкционного бетона со средней плотностью 2200 кг/м³ по ГОСТ 26633-91 класса по прочности на сжатие В30.  Марка бетона по морозостойкости назначается проектом в зависимости от климатических условий района эксплуатации.

    В качестве рабочей принята арматура периодического профиля по ГОСТ 5781-82 из горячекатаной низколегированной стали класса A-III марки 25Г2С.  В качестве конструктивной принята арматура по ГОСТ 5781-82 из горячекатаной углеродистой стали класса A-I марки Ст3сп по ГОСТ 380-94. Допускается применение арматуры из стали марки Ст3пс по ГОСТ 380-94.

    Звенья армируются плоскими каркасами. Соединение стержней плоского каркаса производится с помощью контактной точечной электросварки, применение электродуговой сварки не допускается.  Возможно применение вязаных каркасов, при этом поперечные стержни плоских каркасов заменяются на стержни с полукруглыми крюками. Сборка плоских каркасов в пространственный производится с помощью вязальной проволоки.

     Минимальная прочность бетона блоков труб ко времени выдачи конструкций на склад не менее 70%. Отпускная прочность бетона - 100%.

ЗП200.3.100 - звено прямоугольное отверстием 2 метра под третью градацию высоты насыпи, длиной 100 см.

     Варианты маркировки:
1.     ЗП200.3.100
2.     ЗП200-3-100
3.     ЗП200/3/100
4.     ЗП200 3 100
5.     ЗП 200.3.100
6.     ЗП 200-3-100
7.     ЗП 200/3/100
8.     ЗП 200 3 100
9.     ЗП 200.3.100
10.   ЗП-200-3-100
11.   ЗП/200/3/100
12.   ЗП.200.3.100
13.   ЗП-200.3.100
14.   ЗП-200/3/100
15.   ЗП.200-3-100
16.   3П200.3.100
17.   3П 200.3.100
18.   3П200-3-100
19.   3П 200-3-100
20.   3П200 3 100
21.   3П 200 3 100

    Цена на звено прямоугольное ЗП200.3.100 указана с учетом НДС, без учета доставки. Представленная на сайте цена на звено ЗП200.3.100 по шифру 2119РЧ не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

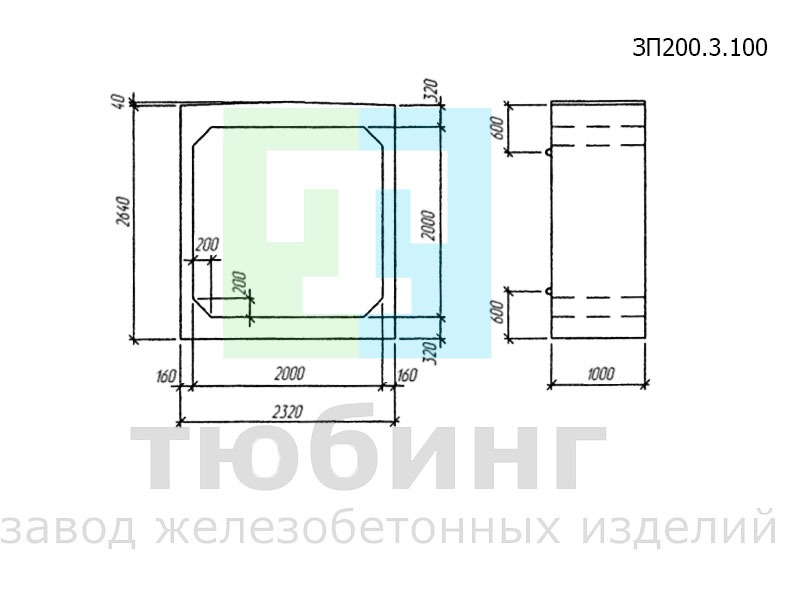

Эскиз звена прямоугольного ЗП200.3.100
