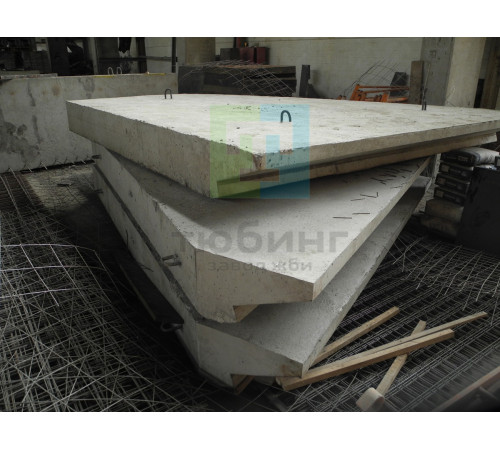

Стенка откосная СТ3п(л) по шифру 2119РЧ Вып. 1-1

    Завод ЖБИ Изделий выпускает железобетонные стенки откосные СТ3п(л) по шифру 2119РЧ, выпуск 1-1, предназначенные для применения под насыпями железных и автомобильных дорог в умеренных и суровых климатических условиях  в районах с расчетной сейсмичностью до 9 баллов. Конструкция звеньев одинакова как  для труб под железную, так и под автомобильную дороги.
    Степень агрессивности среды: слабоагрессивная. Инженерно-геологические условия: скальные грунты, талые грунты средней плотности.

    Стенки откосные СТ3п(л) изготавливаются из тяжелого конструкционного бетона со средней плотностью 2200 кг/м³  по ГОСТ 26633-91 класса по прочности на сжатие В30. Марка бетона по морозостойкости назначается проектом в зависимости от климатических условий района эксплуатации.

    В качестве рабочей применяется гладкая арматура по ГОСТ 5781-82 из горячекатаной углеродистой стали класса A-I марки Ст3сп по ГОСТ 380-94. Допускается применение арматуры из стали марки Ст3пс по ГОСТ 380-94, если монтаж, погрузка и разгрузка предусматриваются при среднесуточной температуре наружного воздуха не ниже минус 40°.

    Армирование предусмотрено плоскими каркасами. Соединение стержней плоского каркаса производится с помощью контактной точечной электросварки, применение электродуговой сварки не допускается.  Возможно применение вязаных каркасов, при этом поперечные стержни плоских каркасов должны быть заменены на стержни с полукруглыми крюками. Сборка плоских каркасов в пространственный производится с помощью вязальной проволоки.

    Все блоки водопропускных труб имеют марку. Марка стенок откосных состоит из одной или двух буквенно-цифровых групп, разделенных дефисом. Первая группа содержит наименование блока и его типоразмер; вторая группа содержит условное обозначение применения: климатические условия - суровые (F), повышенная агрессивность среды (О).

    Минимальная прочность бетона блоков труб ко времени выдачи конструкций на склад не менее 70%. Отпускная прочность бетона - 100%.

    Варианты маркировки:
1.     СТ3п(л)
2.     СТ3 п(л)
3.     СТ3(п)л
4.     СТ3 (п)л
5.     СТ3п.л
6.     СТ3 п.л
7.     СТ3п л
8.     СТ3 п л
9.     СТ3п/л
10.   СТ 3п(л)
11.   СТ 3 п(л)
12.   СТ 3(п)л
13.   СТ 3 (п)л
14.   СТ 3п.л
15.   СТ 3 л
16.   СТ 3п л
17.   СТ 3 п л
18.   СТ 3п/л
19.   СТ3 л
20.   СТ3л

    Цена на стенку откосную СТ3п(л) указана с учетом НДС, без учета доставки. Представленная на сайте цена на стенку откосную СТ3п(л) по шифру 2119РЧ не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

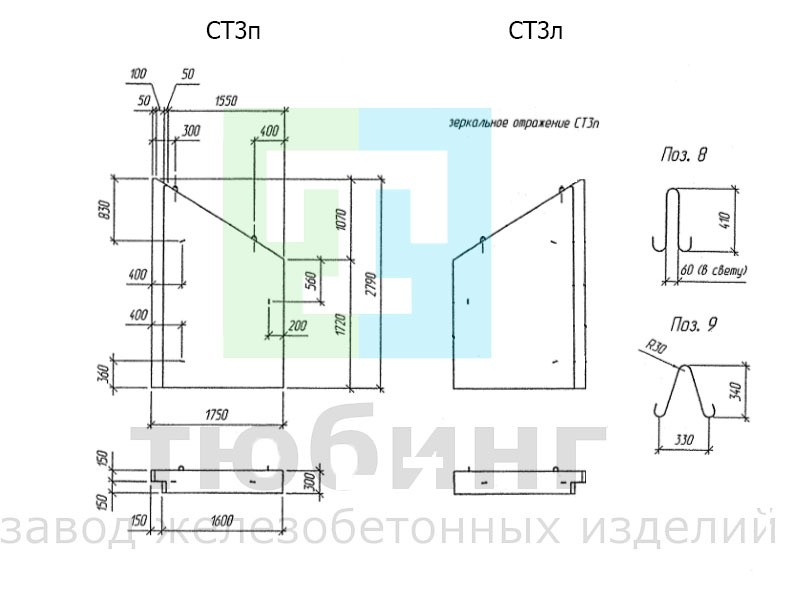

Эскиз стенки откосной СТ3п(л)
