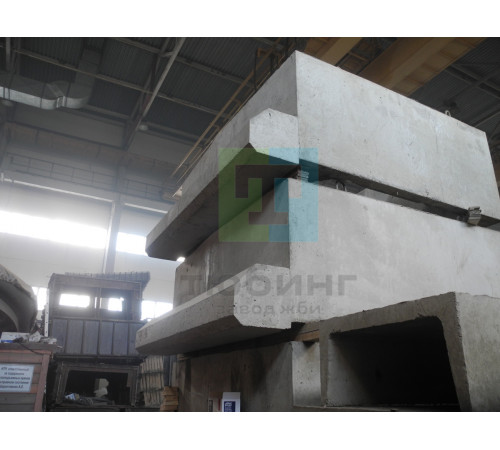

Звено прямоугольное ЗП200ПВ по шифру 2119РЧ Вып. 1-1

    Завод ЖБИ Изделий выпускает звенья прямоугольные повышенные ЗП200ПВ по шифру 2119РЧ, выпуск 1-1, предназначенные для применения под насыпями железных и автомобильных дорог в умеренных и суровых климатических условиях  в районах с расчетной сейсмичностью до 9 баллов. Конструкция звеньев одинакова как  для труб под железную, так и под автомобильную дороги.
    Степень агрессивности среды: слабоагрессивная. Инженерно-геологические условия: скальные грунты, талые грунты средней плотности.

    Звенья прямоугольные ЗП200ПВ изготавливаются из тяжелого конструкционного бетона со средней плотностью 2200 кг/м³ по ГОСТ 26633-91 класса по прочности на сжатие В30.  Марка бетона по морозостойкости назначается проектом в зависимости от климатических условий района эксплуатации.

    В качестве рабочей принята арматура периодического профиля по ГОСТ 5781-82 из горячекатаной низколегированной стали класса A-III марки 25Г2С.  В качестве конструктивной принята арматура по ГОСТ 5781-82 из горячекатаной углеродистой стали класса A-I марки Ст3сп по ГОСТ 380-94. Допускается применение арматуры из стали марки Ст3пс по ГОСТ 380-94.

    Звенья армируются плоскими каркасами. Соединение стержней плоского каркаса производится с помощью контактной точечной электросварки, применение электродуговой сварки не допускается.  Возможно применение вязаных каркасов, при этом поперечные стержни плоских каркасов заменяются на стержни с полукруглыми крюками. Сборка плоских каркасов в пространственный производится с помощью вязальной проволоки.

     Минимальная прочность бетона блоков труб ко времени выдачи конструкций на склад не менее 70%. Отпускная прочность бетона - 100%.

ЗП200ПВ - звено прямоугольное повышенное входное отверстием 2,0 м.

     Варианты маркировки:
1.     ЗП200ПВ
2.     ЗП200 ПВ
3.     ЗП200-ПВ
4.     ЗП200.ПВ
5.     ЗП200/ПВ
6.     ЗП 200ПВ
7.     ЗП 200 ПВ
8.     ЗП 200-ПВ
9.     ЗП 200.ПВ
10.   ЗП 200/ПВ
11.   ЗП-200ПВ
12.   ЗП-200-ПВ
13.   ЗП.200ПВ
14.   ЗП.200 ПВ
15.   ЗП.200.ПВ
16.   ЗП/200/ПВ
17.   3П200ПВ
18.   3П 200ПВ
19.   3П200-ПВ
20.   3П 200-ПВ
21.   3П200.ПВ
22.   3П 200.ПВ

    Цена на звено прямоугольное ЗП200ПВ указана с учетом НДС, без учета доставки. Представленная на сайте цена на звено ЗП200ПВ по шифру 2119РЧ не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

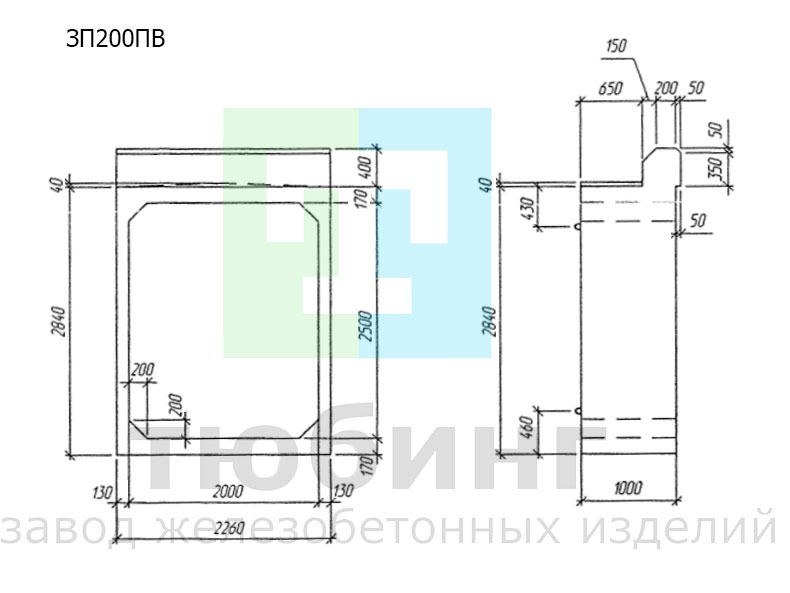

Эскиз звена прямоугольного повышенного входного ЗП200ПВ
