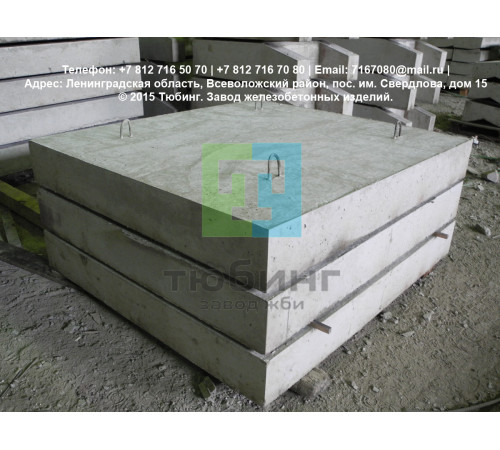

Плита фундамента Ф1 по шифру 2119РЧ Вып. 1-1

    Завод ЖБИ Изделий выпускает железобетонные плиты фундамента Ф1 по шифру 2119РЧ, выпуск 1-1, предназначенные для применения под насыпями железных и автомобильных дорог в умеренных и суровых климатических условиях  в районах с расчетной сейсмичностью до 9 баллов. Конструкция звеньев одинакова как  для труб под железную, так и под автомобильную дороги.
    Степень агрессивности среды: слабоагрессивная. Инженерно-геологические условия: скальные грунты, талые грунты средней плотности.

    Плиты фундамента Ф1 толщиной 20 см изготавливаются из тяжелого конструкционного бетона со средней плотностью 2200 кг/м³ по ГОСТ 26633-91 класса по прочности на сжатие В20. Марка бетона по морозостойкости назначается проектом в зависимости от климатических условий района эксплуатации.

    В качестве рабочей применяется гладкая арматура по ГОСТ 5781-82 из горячекатаной углеродистой стали класса A-I марки Ст3сп по ГОСТ 380-94. Допускается применение арматуры из стали марки Ст3пс по ГОСТ 380-94, если монтаж, погрузка и разгрузка предусматриваются при среднесуточной температуре наружного воздуха не ниже минус 40°.

    Плиты фундамента армируются плоскими каркасами. Соединение стержней плоского каркаса производится с помощью контактной точечной электросварки, применение электродуговой сварки не допускается.  Возможно применение вязаных каркасов, при этом поперечные стержни плоских каркасов заменяются на стержни с полукруглыми крюками. Сборка плоских каркасов в пространственный производится с помощью вязальной проволоки.

    Минимальная прочность бетона блоков труб ко времени выдачи конструкций на склад не менее 70%. Отпускная прочность бетона - 100%.

    Варианты маркировки:
1.    Ф1
2.    Ф 1
3.    Ф-1
4.    Ф.1
5.    Ф/1

    Цена на плиту фундамента Ф1 указана с учетом НДС, без учета доставки. Представленная на сайте цена на плиту фундамента Ф1 по шифру 2119РЧ не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

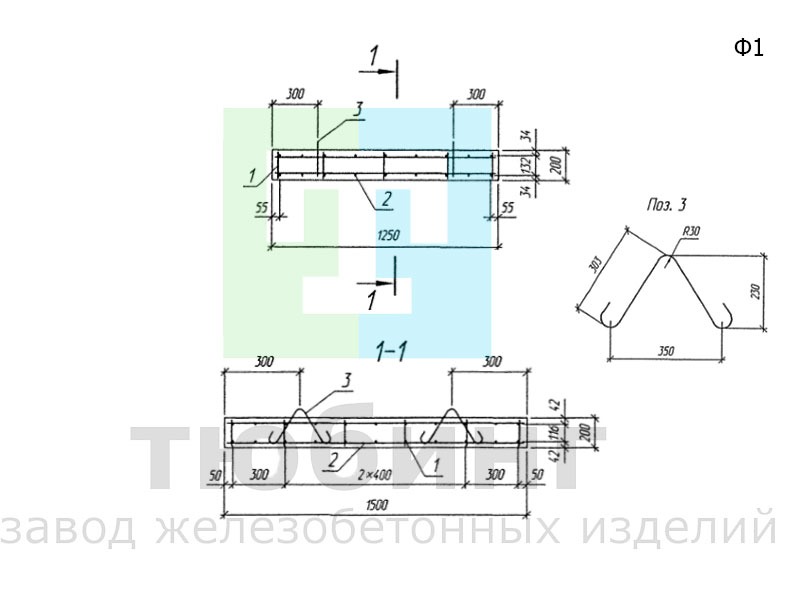

Эскиз плиты фундамента Ф1
