Плита ПК3-8-50° по серии 3.503-41, вып.2

    Завод ЖБИ Изделий выпускает сборные переходные плиты ПК3-8-50° по серии 3.503-41 выпуск 2, предназначенные для сопряжения автодорожных мостов и путепроводов с насыпью.

    Для изготовления плит ПК3; L=8м; Ʝ=50°; Арматура АIII применяется гидротехнический бетон по прочности на сжатие В22,5.
Для районов строительства со среднемесячной температурой наиболее холодного месяца минус 15°С и выше разрешается применение бетона В15.
    Возможно изготовление плит ПК3-8-50°-АIII из бетона с морозостойкостью с испытанием в хлористых солях.
    Отпускная прочность в летнее время - 70%, в зимнее время - 100%.

    Сборные переходные плиты шириной 98 см (ПК3-L) и 124 см (ПК4-L) армируются одной сеткой, расположенной внизу плиты.
Эти плиты являются опалубкой для монолитной части сборно-монолитных плит. Швы между плитами заполняются бетоном в процессе укладки верхней монолитной части.

    Косые переходные плиты разработаны для углов пересечений от 90⁰ до 50⁰.

    В качестве рабочей арматуры применяются стержни периодического профиля из стали класса A-III. Конструктивное армирование выполняется стержнями А-I.

    ПК3-8-50° -  плита переходная косая шириной 98 см, длиной 8,0 м, угол Ʝ = 50°, арматура класса АIII.

    Варианты маркировки:
1.     ПК3-8-50°
2.     ПК3 8 50°
3.     ПК3.8.50°
4.     ПК3/8/50°
5.     ПК 3-8-50°
6.     ПК 3 8 50°
7.     ПК 3.8.50°
8.     ПК 3/8/50°
9.     ПК-3-8-50°
10.   ПК.3.8.50°
11.   ПК3-8-50
12.   ПК3 8 50
13.   ПК3.8.50
14.   ПК3/8/50
15.   ПК 3-8-50
16.   ПК 3 8 50
17.   ПК 3.8.50
18.   ПК 3/8/50
19.   ПК-3-8-50
20.   ПК.3.8.50

       Цена на железобетонную переходную плиту косую ПК3-8-50° указана с учетом НДС, без учета доставки. Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

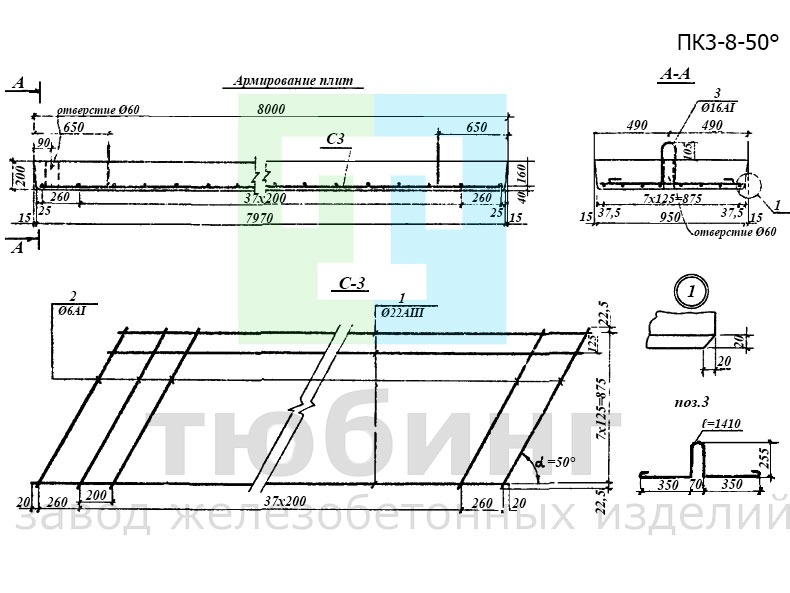

Эскиз плиты ПК3-8-50°

На эскизе дана конструкция правой косины. Конструкция и армирование плиты левой косины зеркальны приведенному.
