Плита ПК4-8-75° по серии 3.503-41, вып.2

    Завод ЖБИ Изделий выпускает сборные переходные плиты ПК4-8-75° по серии 3.503-41 выпуск 2, предназначенные для сопряжения автодорожных мостов и путепроводов с насыпью.

    Для изготовления плит ПК4; L=8м; Ʝ=75°; Арматура АIII применяется гидротехнический бетон по прочности на сжатие В22,5.
Для районов строительства со среднемесячной температурой наиболее холодного месяца минус 15°С и выше разрешается применение бетона В15.
    Возможно изготовление плит ПК4-8-75°-АIII из бетона с морозостойкостью с испытанием в хлористых солях.
    Отпускная прочность в летнее время - 70%, в зимнее время - 100%.

    Сборные переходные плиты шириной 98 см (ПК3-L) и 124 см (ПК4-L) армируются одной сеткой, расположенной внизу плиты.
Эти плиты являются опалубкой для монолитной части сборно-монолитных плит. Швы между плитами заполняются бетоном в процессе укладки верхней монолитной части.

    Косые переходные плиты разработаны для углов пересечений от 90⁰ до 50⁰.

    В качестве рабочей арматуры применяются стержни периодического профиля из стали класса A-III. Конструктивное армирование выполняется стержнями А-I.

    ПК4-8-75° -  плита переходная косая шириной 124 см, длиной 8,0 м, угол Ʝ = 75°, арматура класса АIII.

    Варианты маркировки:
1.     ПК4-8-75°
2.     ПК4 8 75°
3.     ПК4.8.75°
4.     ПК4/8/75°
5.     ПК 4-8-75°
6.     ПК 4 8 75°
7.     ПК 4.8.75°
8.     ПК 4/8/75°
9.     ПК-4-8-75°
10.   ПК.4.8.75°
11.   ПК4-8-75
12.   ПК4 8 75
13.   ПК4.8.75
14.   ПК4/8/75
15.   ПК 4-8-75
16.   ПК 4 8 75
17.   ПК 4.8.75
18.   ПК 4/8/75
19.   ПК-4-8-75
20.   ПК.4.8.75

       Цена на железобетонную переходную плиту косую ПК4-8-75° указана с учетом НДС, без учета доставки. Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

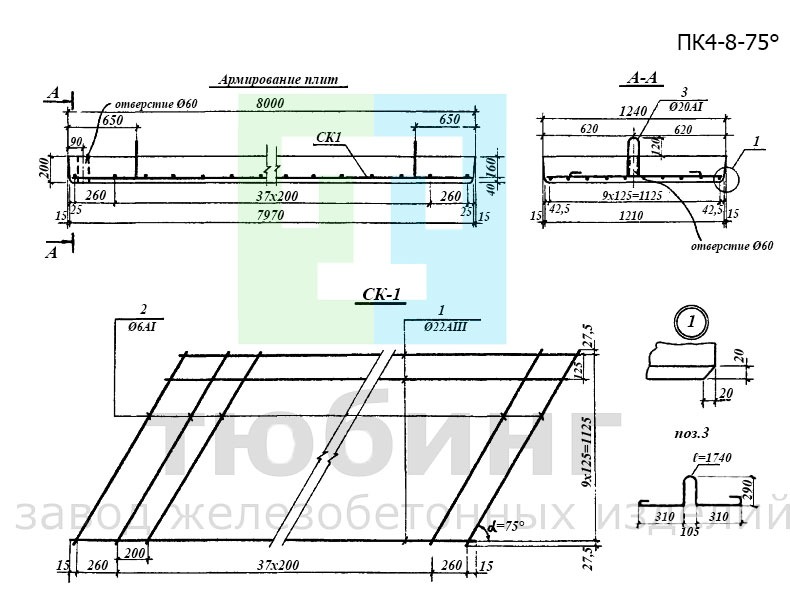

Эскиз плиты ПК4-8-75°

На эскизе дана конструкция правой косины. Конструкция и армирование плиты левой косины зеркальны приведенному.
