Блок цокольной части Ц-2 по серии 3.503-23, вып.7

     Завод ЖБИ Изделий выпускает по серии 3.503-23, выпуск 7 блоки цокольной части Ц-2 опор-стенок с цокольной частью под автодорожные ребристые пролетные строения длиной 33 и  42 метра, применяемые при нормальных климатических условиях (средняя температура наиболее холодных суток не ниже минус 40°С) и при низких температурах (северное исполнение).
     Опоры рассчитаны для применения во всех климатических районах РФ с минимальными среднесуточными температурами наиболее холодных суток не ниже минус 55⁰ С, с сейсмичностью не более 6 баллов.

     В проекте разработаны опоры-стенки с цокольной частью под пролетные строения длиной 33 и 42 метра, высотой Нк от 10,5 м до 13,5 м.

   Цокольная часть собирается из бетонных блоков с плотными стыками. Кроме того, по высоте блоки соединяются друг с другом арматурными стержнями, устанавливаемыми в вертикальные отверстия блоков с последующим заполнением их бетоном. Каждый блок устанавливается на несхватившийся цементный раствор. Блоки верхнего яруса цокольной части имеют гнезда для заделки стенки.
     Блоки цокольной части предназначены для увеличения прочности конструкций, а также для равномерной передачи принятой на себя нагрузки фундаменту.

     Сборные элементы опор изготавливаются из гидротехнического бетона марки по прочности на сжатие М300.
Марка бетона по морозостойкости при среднемесячной температуре воздуха наиболее холодного месяца в районе сооружения не ниже минус 15°С принимается F200 и F300 при температуре ниже минус 15°С.
    Для северной строительно-климатической зоны (средняя температура наиболее холодных суток ниже минус 40°С) части конструкций опор, которые не подвергаются воздействию низких температур, допускается строить по нормам и требованиям нормативных документов для нормальных климатических условий. Марка бетона по прочности принимается как для районов с нормальными климатическими условиями, по морозостойкости не ниже F300.

     Для блоков цокольной части принята арматура классов А-II и  А-I по ГОСТ 5781-82.
     Для северной строительно-климатической зоны армирование производится по тем же чертежам, что и для нормальных климатических условий, но марка сталей принимается в соответствии с табл.3.

     Варианты маркировки:
1.    Ц-2
2.    Ц2
3.    Ц 2
4.    Ц.2
5.    Ц/2

     Цена на блок цокольной части Ц-2 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ по серии 3.503-23 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

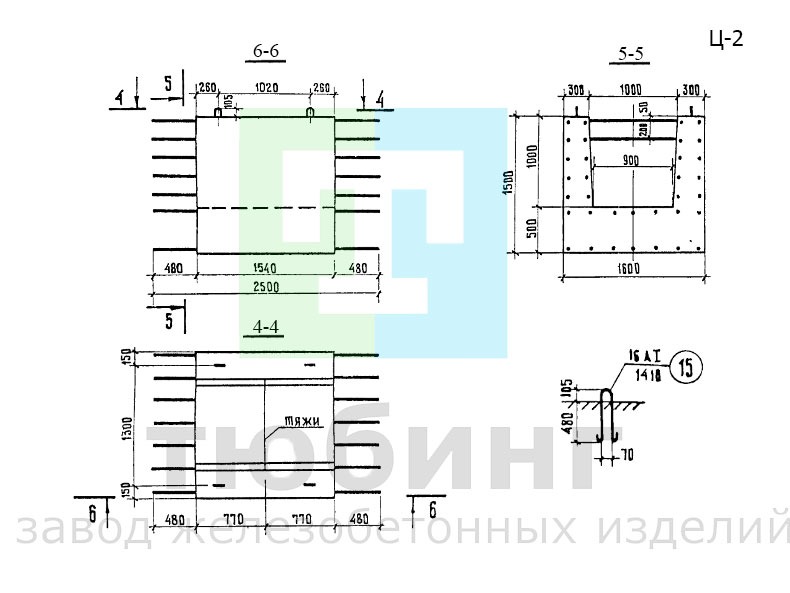

Эскиз блока цокольной части Ц-2
