Наклонная стойка 12-20СН-640 по серии 3.503-23, вып.6

     Завод ЖБИ Изделий выпускает по серии 3.503-23, выпуск 6 сборные железобетонные наклонные стойки 12-20СН-640 козловых устоев под автодорожные ребристые пролетные строения длиной 12-42 метра, применяемые при нормальных климатических условиях (средняя температура наиболее холодных суток не ниже минус 40°С).

     Элементы опор изготавливаются из гидротехнического бетона марки по прочности на сжатие М300.
Марка бетона по морозостойкости при среднемесячной температуре воздуха наиболее холодного месяца не ниже минус 15°С принимается F200 и F300 при более низкой температуре (не ниже минус 40°С).
    Для северной строительно-климатической зоны (средняя температура наиболее холодных суток ниже минус 40°С) части конструкций опор, которые не подвергаются воздействию низких температур, допускается строить по нормам и требованиям нормативных документов для нормальных климатических условий. Марка бетона по прочности принимается как для районов с нормальными климатическими условиями, по морозостойкости не ниже F300.

    Для армирования стоек в связи с повышенными требованиями по трещиностойкости в качестве рабочей арматуры принята арматура класса А-II.

    Стойки козловых опор сечением 35х35 см армируются аналогично сваям по типовому проекту инв.№ 946-2 ЛЕНГИПРОТРАНСМОСТА. Поперек моста (путепровода) стойки попарно расположены под каждой балкой пролетного строения на расстоянии от 2,1 м до 2,5 м в соответствии с компоновкой. Каждая пара стоек по фасаду сооружения образует жесткую раму. Верхние концы стоек такой рамы заделаны в насадку с помощью выпусков арматуры и омоноличены бетоном, нижние концы заделаны в гнездах подколонников омоноличиванием.

12-20СН-640 - стойка наклонная сечением 35х35 см, Нк= 6400 мм (без выпуска арматуры), 12 стержней в сечении Ø20А-II, под пролетные строения длиной 12-42 метра.

     Варианты маркировки:
1.    12-20СН-640
2.    12-20СН 640
3.    12 20СН 640
4.    12.20СН.640
5.    12/20СН/640
6.    12-20 СН-640
7.    12-20-СН-640
8.    12-20СН640
9.    12 20СН640
10.  12 20 СН 640

     Цена на железобетонную наклонную стойку 12-20СН-640 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ по серии 3.503-23 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

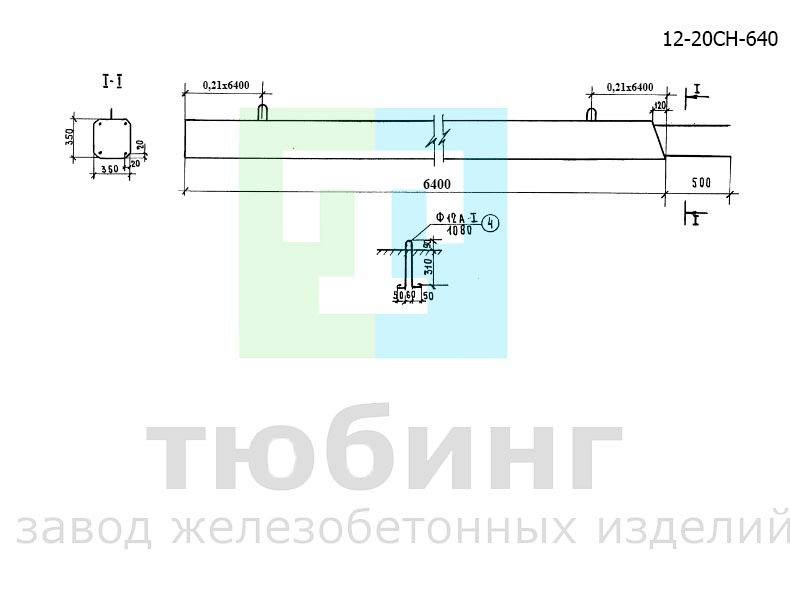

Эскиз наклонной стойки 12-20СН-640
