Звено ЗТП20.20-3 по ГОСТ 26067.1-83

     Завод ЖБИ Изделий выпускает по ГОСТ 26067.1-83 железобетонные звенья ЗТП20.20-3 безнапорных труб прямоугольного сечения, изготовляемые из тяжелого бетона и предназначенные для устройства водопроводящей части гидротехнических сооружений на каналах оросительных и осушительных систем, а также водосбросов плотин из грунтовых материалов, строящихся в любых климатических условиях.
     Звенья труб, предназначенных для эксплуатации в условиях воздействия агрессивной среды, должны удовлетворять дополнительным требованиям, установленным проектом трубопровода согласно СНиП II-28-73.
Стандарт не распространяется на звенья труб, укладываемых под насыпями железных дорог и автомобильных дорог I, II и III технических категорий, в сооружениях при устройстве обратной засыпки грунтом с углом внутреннего трения менее 30°, в районах сейсмичностью 9 баллов, в условиях просадочных и пучинистых грунтов.

     Звенья изготавливаются из тяжелого бетона класса по прочности на сжатие В22,5 и марки по водонепроницаемости W6, марка по морозостойкости назначается проектом.
     Отпускная прочность бетона в зимнее время - 100%, в остальные периоды - не менее 70% проектной прочности.
     Изделия могут быть выполнены из бетона с морозостойкостью F300 в хлористых солях или иными требованиями.

     Армирование звеньев предусмотрено сварными каркасами и сетками, изготовляемыми с помощью контактной точечной сварки, из стержневой арматурной стали классов A-I, A-III по ГОСТу 5781-82, а Ат-IIIC - ГОСТу 10268-80.
     Монтажные петли изготавливаются из стержневой горячекатаной гладкой стали класса А-I по ГОСТу 5781-82.

     Действительное отклонение толщины защитного слоя бетона до арматуры звеньев высшей категории качества не должно превышать ±3 мм.
     Категория внутренних бетонных поверхностей звеньев - А6, наружных - А7.

ЗТП20.20-3 ─ звено трубы прямоугольного сечения с отверстием шириной 2000 мм и высотой 2000 мм, 3-й несущей способности.

     Варианты маркировки:
1.    ЗТП20.20-3
2.    ЗТП20.20.3
3.    ЗТП20-20-3
4.    ЗТП20 20 3
5.    ЗТП 20.20-3
6.    ЗТП 20.20.3
7.    ЗТП 20-20-3
8.    ЗТП 20 20 3
9.    3ТП20.20-3
10.  3ТП 20.20-3
11.  3ТП20.20.3
12.  3ТП20-20-3
13.  3ТП 20 20 3

     Цена на железобетонное звено ЗТП20.20-3 по ГОСТ 26067.1-83 указана с учетом НДС, без учета доставки. Стоимость звеньев может меняться в зависимости от объема и общей ситуации на строительном рынке.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

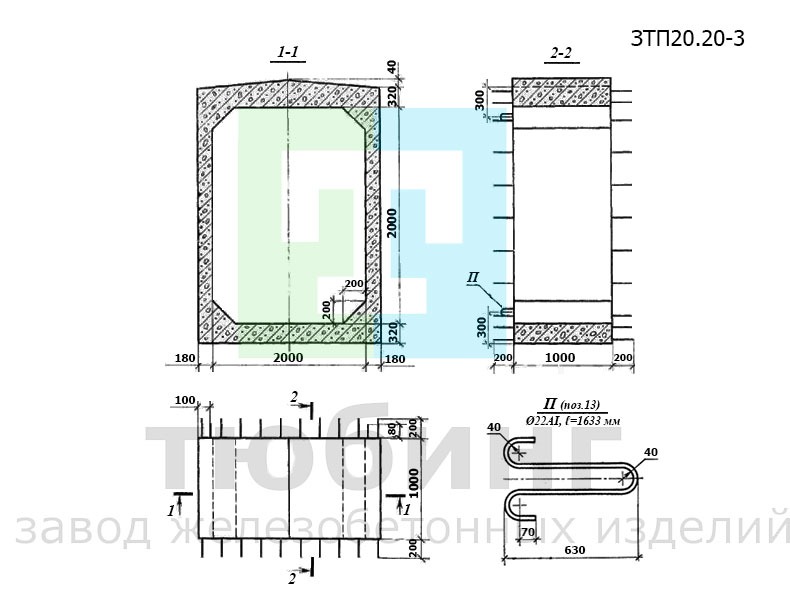

Эскиз звена ЗТП20.20-3
