Звено средней части трубы Блок №96а по серии 3.501-104, часть 3

     Завод ЖБИ Изделий выпускает железобетонные звенья средней части труб Блок №96а по серии 3.501-104 часть 3, применяемые в строительстве автомобильных и железных дорог.
     Основная длина звеньев принята 1,0 м.

     Звенья средней части труб Блок 96а изготавливаются из тяжелого бетона со средней плотностью 2200 кг/м³ по ГОСТ 26633-91 класса В22,5, морозостойкостью F200-F300 в зависимости от климатических условий района строительства.
     Марка бетона по водонепроницаемости должна быть не ниже W4 по ГОСТ 4795-68.
     Возможно по требованию заказчика нанесение на поверхности звеньев гидроизоляционной мастики и изготовление звеньев из бетона с испытанием в хлористых солях.

     Армирование звеньев предусмотрено плоскими каркасами. Соединение стержней плоского каркаса производится с помощью контактной точечной электросварки.
     Монтаж плоских каркасов в пространственный производится с помощью вязальной проволоки. Для увеличения жесткости пространственного каркаса проектом предусматривается приварка 4-х монтажных стержней - по одному в каждом из углов каркаса.
     При армировании используется арматура периодического профиля из горячекатаной стали класса A-III марки 25Г2С по ГОСТ 5781-82 и гладкая из горячекатаной стали класса A-I марки ВСт3сп2 по ГОСТ 380-71 и ГОСТ 5781-82.
     Строповочные петли изготавливаются из горячекатаной стали класса класса A-I марки ВСт3сп2 или ВСт3пс2 по ГОСТ 380-71 или ГОСТ 5781-82.

Блоки №96а отверстием 4,0 м предназначены для наибольшей расчетной высоты насыпи, длиной 1,0 м. Требуется согласование с Заказчиком, т.к. масса блока достигает 13,7 тс, и потребуются специальные механизмы для их транспортировки и монтажа.

     Цена на звено средней части трубы Блок № 96а указана с учетом НДС, без учета доставки. Стоимость звеньев по серии 3.501-104 может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

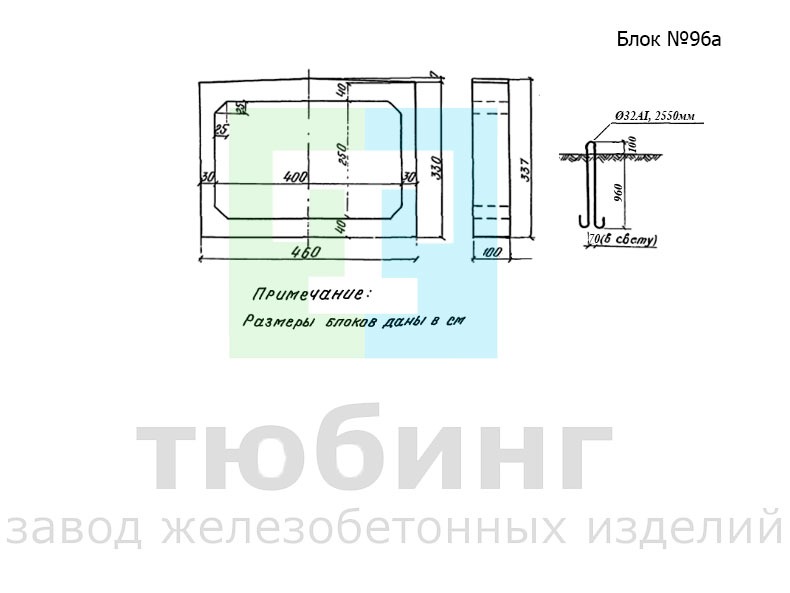

Эскиз звена средней части трубы
