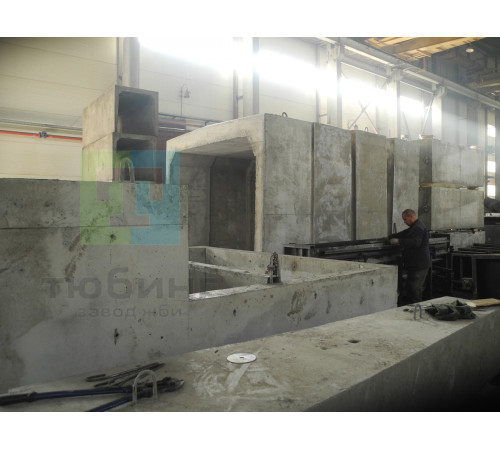

Звено средней части Т90.1-М по серии 3.501.1-126, вып.1

     Завод ЖБИ Изделий выпускает железобетонные звенья средней части трубы Т90.1-М по серии 3.501.1-126 выпуск 1, предназначенные для применения под насыпями железных и автомобильных дорог северной строительно-климатической зоны с расчетной сейсмичностью до 9 баллов.
     Все сборные элементы прямоугольных труб как для железных, так и для автомобильных дорог, приняты одинаковыми.

     Звенья труб отверстием 1,5;2,0; 2,5; 3,0 и 4,0 м длиной 1,0 м принимаются по типовому проекту серии 3.501-104.

     Звенья Т90.1-М изготавливаются из бетона класса В22,5 морозостойкостью не ниже F300 и водонепроницаемостью не ниже W6.
Расход цемента не должен превышать 450 кг/м³.
     Для улучшения структуры бетона в состав бетонной смеси во всех случаях вводятся комплексные добавки.
     Возможно по требованию заказчика нанесение на поверхности звеньев битумной гидроизоляционной мастики и изготовление звеньев из бетона с испытанием в хлористых солях.

     Армирование звеньев предусмотрено плоскими каркасами. Соединение стержней плоского каркаса производится с помощью контактной точечной электросварки.
     Монтаж плоских каркасов в пространственный производится с помощью вязальной проволоки. Для увеличения жесткости пространственного каркаса проектом предусматривается приварка 4-х монтажных стержней - по одному в каждом из углов каркаса.
     При армировании используется арматура периодического профиля из горячекатаной углеродистой стали класса Aс-II марки 10ГТ по ГОСТ 5781-82 и гладкая из углеродистой горячекатаной стали класса A-I марки ВСт3сп2 по ГОСТ 5781-82 и ГОСТ 380-71.
     Строповочные петли изготавливаются из горячекатаной стали класса класса A-I марки ВСт3сп2 или ВСт3пс2 по ГОСТ 380-71 или ГОСТ 5781-82.

Т90.1-М - звено средней части трубы с порядковым номером блока 90 и длиной 1 метр; М - северное исполнение.

     Варианты маркировки:
1.     Т90.1-М
2.     Т90.1М
3.     Т90.1 М
4.     Т90.1.М
5.     Т90.1/М
6.     Т 90.1-М
7.     Т 90.1М
8.     Т 90.1 М
9.     Т 90.1.М
10.   Т 90.1/М
11.   Т90-1-М
12.   Т90-1М
13.   Т90-1 М
14.   Т90-1.М
15.   Т90-1/М
16.   Т-90-1-М
17.   Т 90 1 М
18.   Т/90/1/М
19.   T90.1-M

     Цена на железобетонное звено трубы Т90.1-М указана с учетом НДС, без учета доставки. Стоимость звеньев может меняться в зависимости от объема и общей ситуации на строительном рынке.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

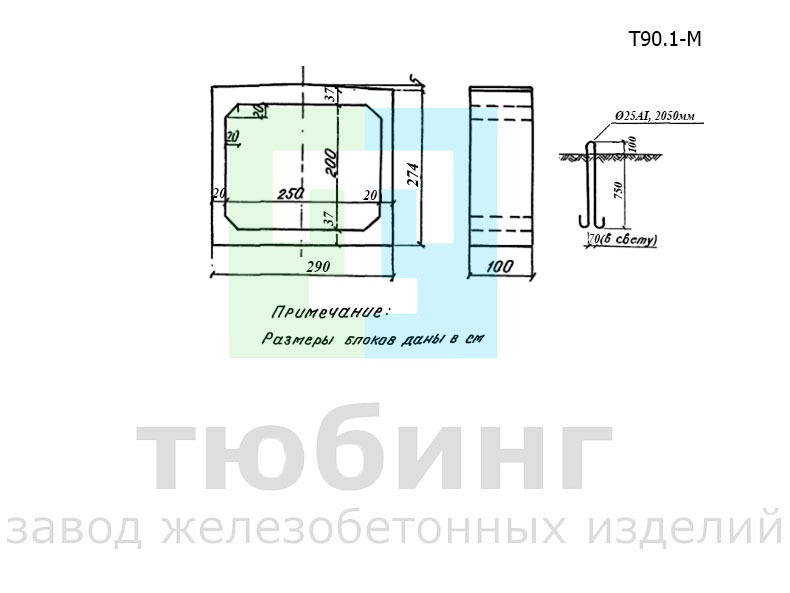

Эскиз звена Т90.1-М
