Звено прямоугольное ЗП250.3.200 по шифру 2119РЧ Вып. 1-1

    Завод ЖБИ Изделий выпускает звенья прямоугольные ЗП250.3.200 по шифру 2119РЧ, выпуск 1-1, предназначенные для применения под насыпями железных и автомобильных дорог в умеренных и суровых климатических условиях  в районах с расчетной сейсмичностью до 9 баллов. Конструкция звеньев одинакова как  для труб под железную, так и под автомобильную дороги.
    Степень агрессивности среды: слабоагрессивная. Инженерно-геологические условия: скальные грунты, талые грунты средней плотности.

    Звенья прямоугольные ЗП250.3.200 изготавливаются из тяжелого конструкционного бетона со средней плотностью 2200 кг/м³ по ГОСТ 26633-91 класса по прочности на сжатие В35.  Марка бетона по морозостойкости назначается проектом в зависимости от климатических условий района эксплуатации.

    В качестве рабочей принята арматура периодического профиля по ГОСТ 5781-82 из горячекатаной низколегированной стали класса A-III марки 25Г2С.  В качестве конструктивной принята арматура по ГОСТ 5781-82 из горячекатаной углеродистой стали класса A-I марки Ст3сп по ГОСТ 380-94. Допускается применение арматуры из стали марки Ст3пс по ГОСТ 380-94.

    Звенья армируются плоскими каркасами. Соединение стержней плоского каркаса производится с помощью контактной точечной электросварки, применение электродуговой сварки не допускается.  Возможно применение вязаных каркасов, при этом поперечные стержни плоских каркасов заменяются на стержни с полукруглыми крюками. Сборка плоских каркасов в пространственный производится с помощью вязальной проволоки.

     Минимальная прочность бетона блоков труб ко времени выдачи конструкций на склад не менее 70%. Отпускная прочность бетона - 100%.

ЗП250.3.200 - звено прямоугольное отверстием 2,5 метра под третью градацию высоты насыпи, длиной 200 см.

     Варианты маркировки:
1.     ЗП250.3.200
2.     ЗП250-3-200
3.     ЗП250/3/200
4.     ЗП250 3 200
5.     ЗП 250.3.200
6.     ЗП 250-3-200
7.     ЗП 250/3/200
8.     ЗП 250 3 200
9.     ЗП 250.3.200
10.   ЗП-250-3-200
11.   ЗП/250/3/200
12.   ЗП.250.3.200
13.   ЗП-250.3.200
14.   ЗП-250/3/200
15.   ЗП.250-3-200
16.   3П250.3.200
17.   3П 250.3.200
18.   3П250-3-200
19.   3П 250-3-200
20.   3П250 3 200
21.   3П 250 3 200

    Цена на звено прямоугольное ЗП250.3.200 указана с учетом НДС, без учета доставки. Представленная на сайте цена на звено ЗП250.3.200 по шифру 2119РЧ не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

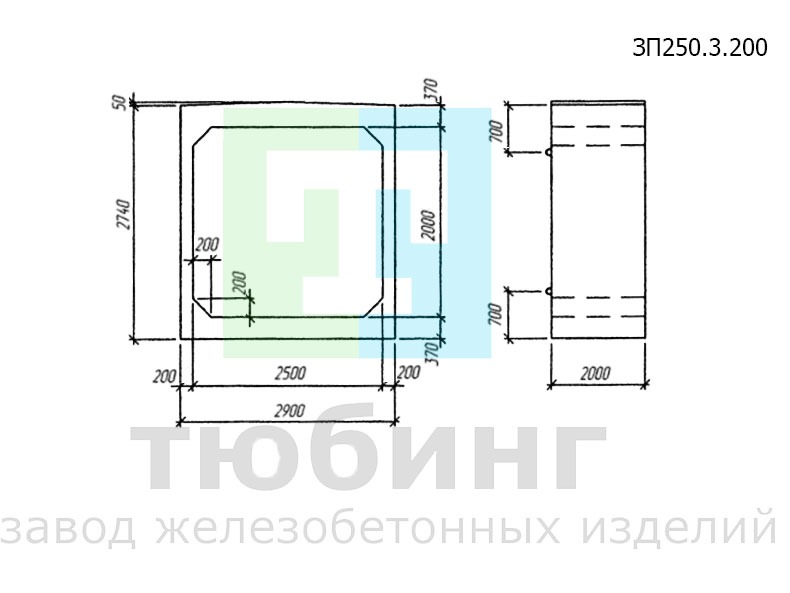

Эскиз звена прямоугольного ЗП250.3.200
