Звено прямоугольное ЗП125В по шифру 2119РЧ Вып. 1-1

    Завод ЖБИ Изделий выпускает звенья прямоугольные повышенные ЗП125В по шифру 2119РЧ, выпуск 1-1, предназначенные для применения под насыпями железных и автомобильных дорог в умеренных и суровых климатических условиях  в районах с расчетной сейсмичностью до 9 баллов. Конструкция звеньев одинакова как  для труб под железную, так и под автомобильную дороги.
    Степень агрессивности среды: слабоагрессивная. Инженерно-геологические условия: скальные грунты, талые грунты средней плотности.

    Звенья прямоугольные ЗП125В изготавливаются из тяжелого конструкционного бетона со средней плотностью 2200 кг/м³ по ГОСТ 26633-91 класса по прочности на сжатие В30.  Марка бетона по морозостойкости назначается проектом в зависимости от климатических условий района эксплуатации.

    В качестве рабочей принята арматура периодического профиля по ГОСТ 5781-82 из горячекатаной низколегированной стали класса A-III марки 25Г2С.  В качестве конструктивной принята арматура по ГОСТ 5781-82 из горячекатаной углеродистой стали класса A-I марки Ст3сп по ГОСТ 380-94. Допускается применение арматуры из стали марки Ст3пс по ГОСТ 380-94.

    Звенья армируются плоскими каркасами. Соединение стержней плоского каркаса производится с помощью контактной точечной электросварки, применение электродуговой сварки не допускается.  Возможно применение вязаных каркасов, при этом поперечные стержни плоских каркасов заменяются на стержни с полукруглыми крюками. Сборка плоских каркасов в пространственный производится с помощью вязальной проволоки.

     Минимальная прочность бетона блоков труб ко времени выдачи конструкций на склад не менее 70%. Отпускная прочность бетона - 100%.

ЗП125В - звено прямоугольное входное отверстием 1,25 м.

     Варианты маркировки:
1.     ЗП125В
2.     ЗП125 В
3.     ЗП125-В
4.     ЗП125.В
5.     ЗП125/В
6.     ЗП 125В
7.     ЗП 125 В
8.     ЗП 125-В
9.     ЗП 125.В
10.   ЗП 125/В
11.   ЗП-125В
12.   ЗП-125-В
13.   ЗП.125В
14.   ЗП.125 В
15.   ЗП.125.В
16.   ЗП/125/В
17.   3П125В
18.   3П 125В
19.   3П125-В
20.   3П 125-В
21.   3П125.В
22.   3П 125.В

    Цена на звено прямоугольное ЗП125В указана с учетом НДС, без учета доставки. Представленная на сайте цена на звено ЗП125В по шифру 2119РЧ не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

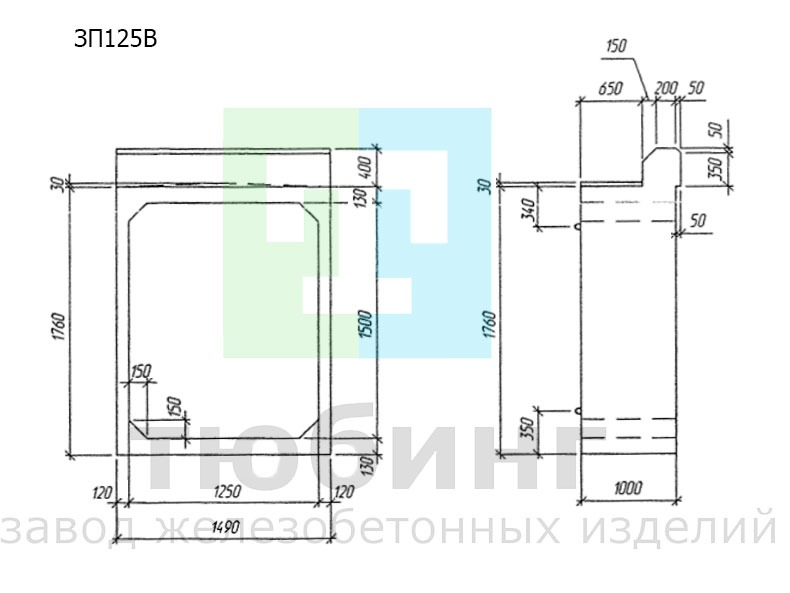

Эскиз звена прямоугольного входного ЗП125В
