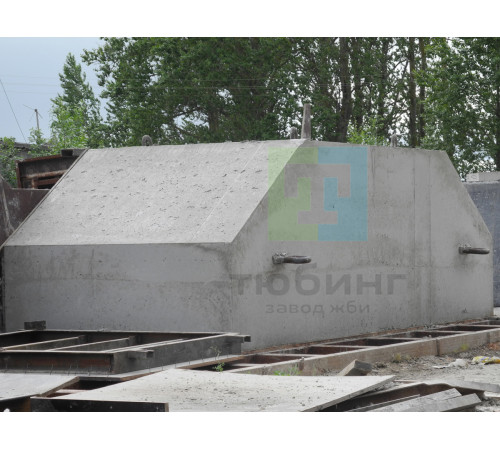

Упор бетонный УГ-24 по серии 3.001.1-3.

     Завод ЖБИ Изделий выпускает бетонные упоры УГ-24 по серии 3.001.1-3, применяемые на наружных напорных трубопроводах водопровода и канализации из пластмассовых, чугунных, асбестоцементных и железобетонных труб. Упоры предназначены для восприятия усилий, возникающих под действием внутреннего давления в местах поворота напорных трубопроводов из труб с раструбными соединениями и с соединениями на муфтах.
     Упоры предназначены для применения в условиях сухих грунтов, то есть когда расчетный уровень грунтовых вод находится не менее чем на 1м ниже подошвы упора, и для водонасыщенных грунтов. Если расчетный уровень грунтовых вод на упорах для поворота труб в вертикальной плоскости выпуклостью вверх выше половины высоты упора, то упор следует проверить на устойчивость, при необходимости размеры упоров следует увеличить.

     УГ-24 - упор на повороте трубопровода в горизонтальной плоскости, 24 - типоразмер.

     При изготовлении упоров применяется бетон класса по прочности на сжатие В25.
Отпускная прочность в летнее время - 70%, в зимнее время - 100%.
     Возможно изготовление упоров любой длины и сечения, как по чертежам заказчика, так и по чертежам завода ЖБИ Изделий.

     Варианты маркировки:
1.    УГ-24
2.    УГ 24
3.    УГ24
4.    УГ.24
5.    УГ/24
6.    У Г 24
