Щит закладной 2У по серии 3.501.1-150, вып.3

     Завод ЖБИ Изделий выпускает сборные железобетонные щиты закладные 2У, входящие в конструкции опор под пролетные строения железнодорожных мостов, по серии 3.501.1-150, выпуск 3.
     Предназначены для применения в умеренных, суровых и особо суровых климатических условиях, в несейсмических районах и в районах с сейсмичностью до 9 баллов включительно.
     Крепление щитов к шкафным блокам осуществляется болтами, для чего в блоках предусмотрены закладные детали.

     Щиты изготавливаются из тяжелого бетона класса В30.
Марки бетона по морозостойкости и по водонепроницаемости назначаются в проекте в зависимости от климатических условий в районе строительства и должны быть по морозостойкости: F200 – при температуре минус 40°С и выше и F300 – при температуре ниже минус 40°С; по водонепроницаемости:  W6 – при температуре минус 40°С и выше и W8 – при температуре ниже минус 40°С.
     Величина нормируемой отпускной прочности бетона на сжатие составляет 70% от его проектного класса (марки) в теплый период и 100% - в холодный период.

     Закладные щиты армируются сетками из арматуры класса A-I и A-II по ГОСТ 5781-82.
     Толщина защитного слоя бетона - не менее 40 мм.

2У - щит устоя 2-го типоразмера на прямом участке пути.

Варианты маркировки:
1.   2У
2.   2 У

     Цена на железобетонный щит закладной 2У по серии 3.501.1-150 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

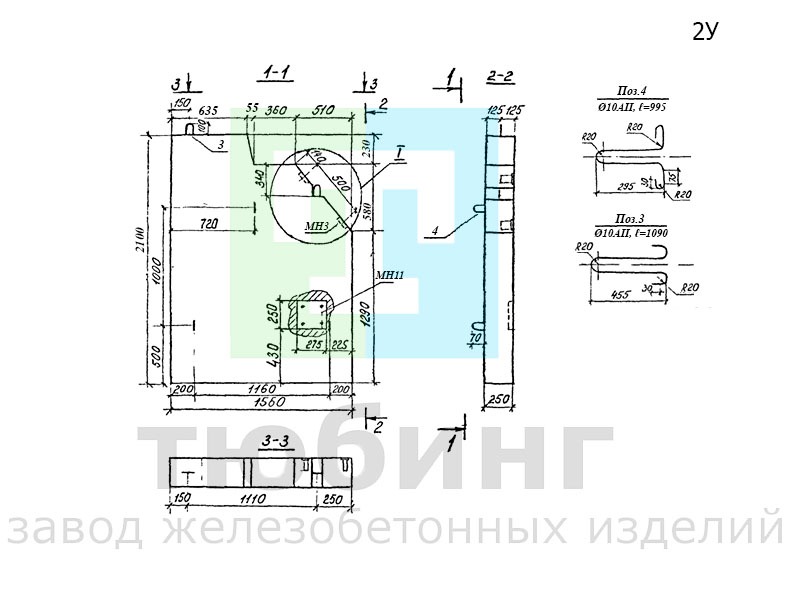

Эскиз щита закладного 2У
