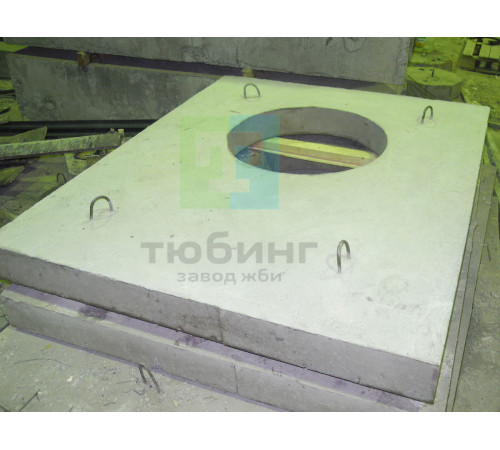

Плита перекрытия с отверстием ПТО42-12 по серии 3.006.1-3/83, вып. 1-2.

     Завод ЖБИ Изделий выпускает сборные железобетонные плиты перекрытия с отверстием ПТО42-12 для строительства тоннелей с применением уголковых стеновых элементов по серии 3.006.1-3/83 в несейсмических районах и районах с сейсмичностью 7, 8 и 9 баллов.
     Конструкции тоннелей из уголковых элементов предназначены для прокладки в них различных коммуникаций, включая транспортеры. Возможно также применение тоннелей в качестве пешеходных на транспортных предприятиях.
     Применение тоннелей для непосредственной транспортировки по ним жидкостей не предусмотрено.

     Плиты перекрытия тоннелей предназначены для сооружения тоннелей пролетами в свету В= 1,5...4,8 м.
Плиты перекрытия пролетами В= 1,5...2,1 м - сплошные, а пролетами В= 2,4...4,8 м - ребристые.

     Для возможности устройства спуска в тоннель изготавливаются плиты перекрытия с отверстием 700 мм в середине плиты.
     При необходимости расположения отверстий, смещенных относительно центра плиты, возможно устройство отверстия Ø700 мм в любом месте кессонной части плит.
Пробивка отверстия осуществляется по месту. Место пробивки усиливается путем установки разгрузочной плиты ПТ12.

     Железобетонные плиты перекрытия ПТО42-12 изготавливаются из тяжелого бетона класса В22,5 по прочности на сжатие.
Марка бетона по морозостойкости назначается в каждом конкретном проекте в зависимости от режима эксплуатации и климатических условий строительства.
     Возможно изготовление плит перекрытия из бетона с морозостойкостью с испытанием в хлористых солях или иными требованиями к бетонной смеси изделия.
     Возможно по требованию заказчика нанесение на плиты перекрытия битумной мастики.

     Армирование изделий предусмотрено сварными сетками, плоскими каркасами, объединенными в объемный каркас с применением сварочных клещей или вязальной проволоки.
При армировании применяется арматура классов А-I и А-III по ГОСТ 5781-82 и класса Вр-I по ГОСТ 6727-80.
     Монтажные петли изготавливаются из арматуры класса А-I по ГОСТ 5781-82.
     Толщина защитного слоя рабочей арматуры - 20÷25 мм.

ПТО42-12 – плита перекрытия с отверстием тоннеля пролетом 4,2 м, расчетная нагрузка 12 тс/м².

    Варианты маркировки:
1.    ПТО42-12
2.    ПТО42 12
3.    ПТО42.12
4.    ПТО42/12
5.    ПТО 42-12
6.    ПТО 42 12
7.    ПТО 42.12
8.    ПТО 42/12
9.    ПТО-42-12
10.  ПТО.42.12
11.  ПТО/42/12

    Цена на железобетонную плиту перекрытия ПТО42-12 по серии 3.006.1-3/83 указана с учетом НДС, без учета доставки. Стоимость тоннельных плит перекрытия может меняться в зависимости от объема и общей ситуации на строительном рынке.
    Представленные на сайте цены на ЖБИ не являются публичной офертой.

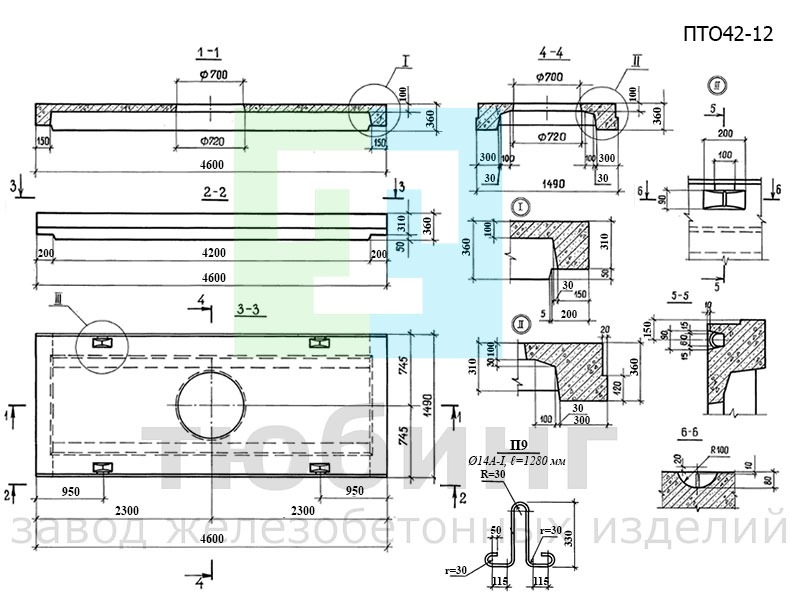

Эскиз плиты перекрытия ПТО42-12
