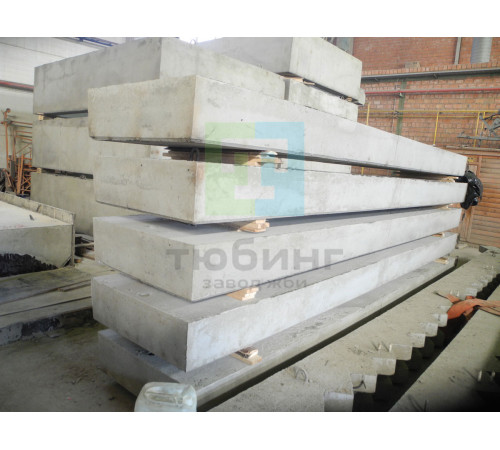

Плита перекрытия ПТ24д-15 по серии 3.006.1-3/83, вып. 1-2.

     Завод ЖБИ Изделий выпускает сборные железобетонные плиты перекрытия доборные ПТ24д-15 для строительства тоннелей с применением уголковых стеновых элементов по серии 3.006.1-3/83 в несейсмических районах и районах с сейсмичностью 7, 8 и 9 баллов.
     Конструкции тоннелей из уголковых элементов предназначены для прокладки в них различных коммуникаций, включая транспортеры. Возможно также применение тоннелей в качестве пешеходных на транспортных предприятиях.
     Применение тоннелей для непосредственной транспортировки по ним жидкостей не предусмотрено.

     Плиты перекрытия тоннелей предназначены для сооружения тоннелей пролетами в свету В=1,5...4,8 м.
Плиты перекрытия пролетами В=1,5...2,1 м - сплошные, а пролетами В=2,4...4,8 м - ребристые.
     Для возможности устройства спуска в тоннель запроектированы плиты перекрытия с отверстием 700 мм посередине плиты.

     Доборные плиты перекрытия ПТ24д-15 изготавливаются из тяжелого бетона класса В22,5 по прочности на сжатие.
Марка бетона по морозостойкости назначается в каждом конкретном проекте в зависимости от режима эксплуатации и климатических условий строительства.
     Возможно изготовление плит перекрытия из бетона с морозостойкостью с испытанием в хлористых солях или иными требованиями к бетонной смеси изделия.
     Возможно по требованию заказчика нанесение на плиты перекрытия битумной мастики.

     Армирование изделий предусмотрено сварными сетками, плоскими каркасами, объединенными в объемный каркас с применением сварочных клещей или вязальной проволоки.
При армировании применяется арматура классов А-I и А-III по ГОСТ 5781-82 и класса Вр-I по ГОСТ 6727-80.
     Монтажные петли изготавливаются из арматуры класса А-I по ГОСТ 5781-82.
     Толщина защитного слоя рабочей арматуры - 20÷25 мм.

ПТ24д-15 – плита перекрытия доборная тоннеля пролетом 2,4 м, расчетная нагрузка 15 тс/м².

    Варианты маркировки:
1.    ПТ24д-15
2.    ПТ24д 15
3.    ПТ24д.15
4.    ПТ24д/15
5.    ПТ 24д-15
6.    ПТ 24д 15
7.    ПТ 24д.15
8.    ПТ 24д/15
9.    ПТ-24д-15
10.  ПТ.24д.15
11.  ПТ/24д/15
12.  ПТ24 д-15
13.  ПТ24 д15
14.  ПТ24 д/15
15.  ПТ 24 д 15
16.  ПТ24.д.15
17.  ПТ24-д-15
18.  ПТ24/д/15

    Цена на железобетонную плиту перекрытия ПТ24д-15 по серии 3.006.1-3/83 указана с учетом НДС, без учета доставки. Стоимость тоннельных плит перекрытия может меняться в зависимости от объема и общей ситуации на строительном рынке.
    Представленные на сайте цены на ЖБИ не являются публичной офертой.

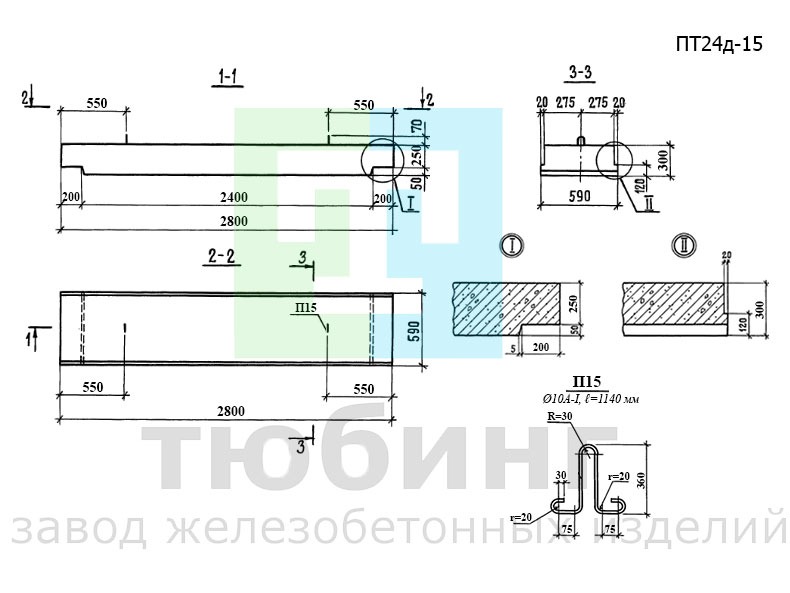

Эскиз плиты перекрытия ПТ24д-15
