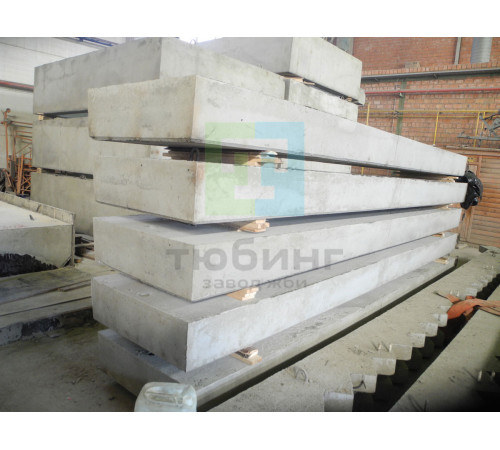

Плита перекрытия ПТ21д-5 по серии 3.006.1-3/83, вып. 1-2.

     Завод ЖБИ Изделий выпускает сборные железобетонные плиты перекрытия доборные ПТ21д-5 для строительства тоннелей с применением уголковых стеновых элементов по серии 3.006.1-3/83 в несейсмических районах и районах с сейсмичностью 7, 8 и 9 баллов.
     Конструкции тоннелей из уголковых элементов предназначены для прокладки в них различных коммуникаций, включая транспортеры. Возможно также применение тоннелей в качестве пешеходных на транспортных предприятиях.
     Применение тоннелей для непосредственной транспортировки по ним жидкостей не предусмотрено.

     Плиты перекрытия тоннелей предназначены для сооружения тоннелей пролетами в свету В= 1,5...4,8 м.
Плиты перекрытия пролетами В= 1,5...2,1 м - сплошные, а пролетами В= 2,4...4,8 м - ребристые.
Для возможности устройства спуска в тоннель запроектированы плиты перекрытия с отверстием 700 мм посередине плиты.

     Доборные плиты перекрытия ПТ21д-5 изготавливаются из тяжелого бетона класса В22,5 по прочности на сжатие.
Марка бетона по морозостойкости назначается в каждом конкретном проекте в зависимости от режима эксплуатации и климатических условий строительства.
     Возможно изготовление плит перекрытия из бетона с морозостойкостью с испытанием в хлористых солях или иными требованиями к бетонной смеси изделия.
     Возможно по требованию заказчика нанесение на плиты перекрытия битумной мастики.

     Армирование изделий предусмотрено сварными сетками, плоскими каркасами, объединенными в объемный каркас с применением сварочных клещей или вязальной проволоки.
При армировании применяется арматура классов А-I и А-III по ГОСТ 5781-82 и класса Вр-I по ГОСТ 6727-80.
     Монтажные петли изготавливаются из арматуры класса А-I по ГОСТ 5781-82.
     Толщина защитного слоя рабочей арматуры - 20÷25 мм.

ПТ21д-5 – плита перекрытия доборная тоннеля пролетом 2,1 м, расчетная нагрузка 5 тс/м².

    Варианты маркировки:
1.    ПТ21д-5
2.    ПТ21д 5
3.    ПТ21д.5
4.    ПТ21д/5
5.    ПТ 21д-5
6.    ПТ 21д 5
7.    ПТ 21д.5
8.    ПТ 21д/5
9.    ПТ-21д-5
10.  ПТ.21д.5
11.  ПТ/21д/5
12.  ПТ21 д-5
13.  ПТ21 д5
14.  ПТ21 д/5
15.  ПТ 21 д 5
16.  ПТ21.д.5
17.  ПТ21-д-5
18.  ПТ21/д/5

    Цена на железобетонную плиту перекрытия ПТ21д-5 по серии 3.006.1-3/83 указана с учетом НДС, без учета доставки. Стоимость тоннельных плит перекрытия может меняться в зависимости от объема и общей ситуации на строительном рынке.
    Представленные на сайте цены на ЖБИ не являются публичной офертой.

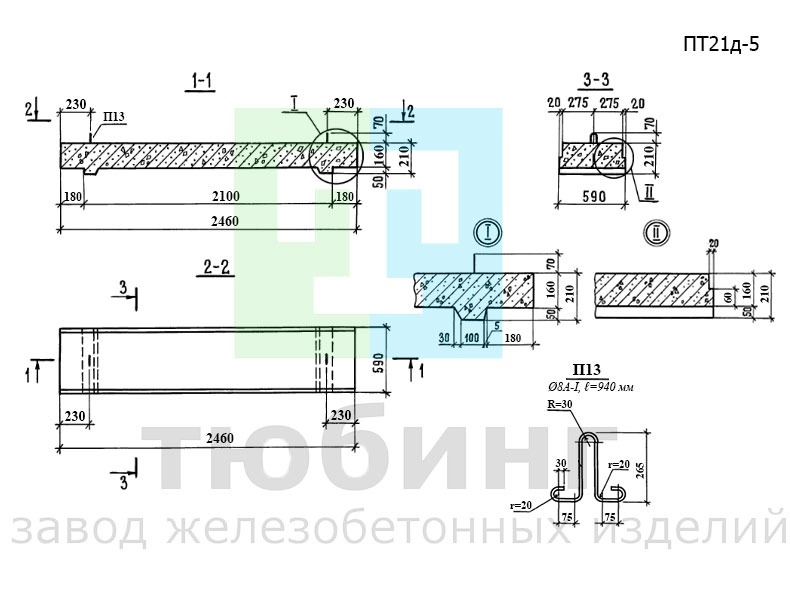

Эскиз плиты перекрытия ПТ21д-5
