Плита переходная ПК600.98.15-ТАII-65⁰ по серии 3.503.1-96, вып.1-1

     Завод ЖБИ Изделий выпускает сборные железобетонные плиты переходные ПК600.98.15-ТАII-65⁰ по серии 3.503.1-96 выпуск 1-1, применяемые для сопряжения автодорожных мостов и путепроводов с насыпью.
     Плиты переходные могут быть применены для мостов и путепроводов неограниченной длины при любой высоте насыпи и для всех устоев, которые предусматривают опирание переходных плит на прилив шкафной стенки, предназначены для эксплуатации во всех климатических районах Российской Федерации с сейсмичностью до 6 баллов включительно.
     Переходные плиты не могут быть использованы в качестве пролетного строения.

     Для изготовления переходных плит ПК600.98.15-ТАII-65⁰ применяется тяжелый бетон по ГОСТ 25192-82 и ГОСТ 26633-85 класса по прочности на сжатие В30.
     Марка бетона по морозостойкости принимается F200 при средней температуре воздуха наиболее холодного месяца в районе строительства до минус 10°С и выше и F300 при средней температуре ниже до минус 10°С.

     Армирование плит предусмотрено сетками в сварном и вязаном вариантах. В качестве рабочей арматуры применены стержни периодического профиля из стали класса А-II по ГОСТ 5781-82. Конструктивное армирование выполняется стержнями класса А-I по ГОСТ 5781-82.
     Марки стали принимаются в зависимости от  средней температуре воздуха наиболее холодного месяца в районе строительства.

ПК600.98.15-ТАII-65⁰ - плита косая длиной 6000 мм, шириной 980 мм и высотой 150 мм, температурные зоны от 1 до 7, класс рабочей арматуры А-II, угол пересечения 65⁰.

     Варианты маркировки:
1.     ПК600.98.15-ТАII-65⁰
2.     ПК600.98.15 ТАII 65⁰
3.     ПК600.98.15.ТАII.65⁰
4.     ПК600.98.15/ТАII/65⁰
5.     ПК 600.98.15-ТАII-65⁰
6.     ПК 600.98.15 ТАII 65⁰
7.     ПК 600.98.15/ТАII/65⁰
8.     ПК 600.98.15.ТАII.65⁰
9 .    ПК600 98 15-ТАII-65⁰
10.   ПК600-98-15-ТАII-65⁰
11.   ПК600/98/15-ТАII-65⁰
12.   ПК 600-98-15-ТАII-65⁰
13.   ПК 600/98/15/ТАII/65⁰
14.   ПК 600 98 15 ТАII 65⁰
15.   ПК 600.98.15.ТАII.65⁰
16.   ПК-600-98-15-ТАII-65⁰
17.   ПК/600/98/15/ТАII/65⁰
18.   ПК600.98.15-ТАII 65⁰
19.   ПК600.98.15-ТАII.65⁰
20.   ПК600.98.15-ТАII-65

     Цена на железобетонную плиту переходную косую ПК600.98.15-ТАII-65⁰ указана с учетом НДС, без учета доставки. Стоимость переходных плит по серии 3.503.1-96 может меняться в зависимости от объема и общей ситуации на строительном рынке.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

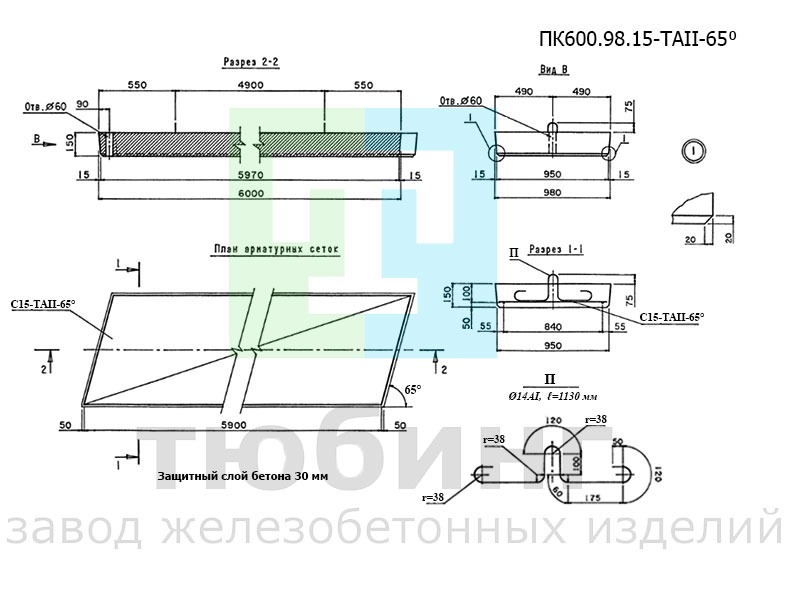

Эскиз плиты переходной ПК600.98.15-ТАII-65⁰

На чертеже дана конструкция плиты правой косины.
Конструкция плиты левой косины зеркальна приведенной.
