Плита переходная ПК400.98.25-ТАII-55⁰ по серии 3.503.1-96, вып.1-1

     Завод ЖБИ Изделий выпускает сборные железобетонные плиты переходные ПК400.98.25-ТАII-55⁰ по серии 3.503.1-96 выпуск 1-1, применяемые для сопряжения автодорожных мостов и путепроводов с насыпью.
     Плиты переходные могут быть применены для мостов и путепроводов неограниченной длины при любой высоте насыпи и для всех устоев, которые предусматривают опирание переходных плит на прилив шкафной стенки, предназначены для эксплуатации во всех климатических районах Российской Федерации с сейсмичностью до 6 баллов включительно.
     Переходные плиты не могут быть использованы в качестве пролетного строения.

     Для изготовления переходных плит ПК400.98.25-ТАII-55⁰ применяется тяжелый бетон по ГОСТ 25192-82 и ГОСТ 26633-85 класса по прочности на сжатие В30.
     Марка бетона по морозостойкости принимается F200 при средней температуре воздуха наиболее холодного месяца в районе строительства до минус 10°С и выше и F300 при средней температуре ниже до минус 10°С.

     Армирование плит предусмотрено сетками в сварном и вязаном вариантах. В качестве рабочей арматуры применены стержни периодического профиля из стали класса А-II по ГОСТ 5781-82. Конструктивное армирование выполняется стержнями класса А-I по ГОСТ 5781-82.
     Марки стали принимаются в зависимости от  средней температуре воздуха наиболее холодного месяца в районе строительства.

ПК400.98.25-ТАII-55⁰ - плита косая длиной 3950 мм, шириной 980 мм и высотой 250 мм, температурные зоны от 1 до 7, класс рабочей арматуры А-II, угол пересечения 55⁰.

     Варианты маркировки:
1.     ПК400.98.25-ТАII-55⁰
2.     ПК400.98.25 ТАII 55⁰
3.     ПК400.98.25.ТАII.55⁰
4.     ПК400.98.25/ТАII/55⁰
5.     ПК 400.98.25-ТАII-55⁰
6.     ПК 400.98.25 ТАII 55⁰
7.     ПК 400.98.25/ТАII/55⁰
8.     ПК 400.98.25.ТАII.55⁰
9 .    ПК400 98 25-ТАII-55⁰
10.   ПК400-98-25-ТАII-55⁰
11.   ПК400/98/25-ТАII-55⁰
12.   ПК 400-98-25-ТАII-55⁰
13.   ПК 400/98/25/ТАII/55⁰
14.   ПК 400 98 25 ТАII 55⁰
15.   ПК 400.98.25.ТАII.55⁰
16.   ПК-400-98-25-ТАII-55⁰
17.   ПК/400/98/25/ТАII/55⁰
18.   ПК400.98.25-ТАII 55⁰
19.   ПК400.98.25-ТАII.55⁰
20.   ПК400.98.25-ТАII-55

     Цена на железобетонную плиту переходную косую ПК400.98.25-ТАII-55⁰ указана с учетом НДС, без учета доставки. Стоимость переходных плит по серии 3.503.1-96 может меняться в зависимости от объема и общей ситуации на строительном рынке.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

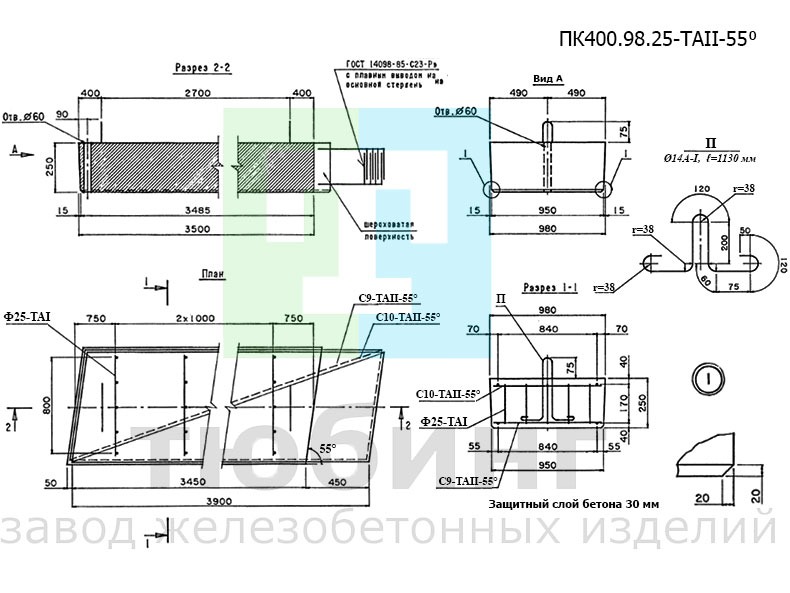

Эскиз плиты переходной ПК400.98.25-ТАII-55⁰

На чертеже дана конструкция плиты правой косины.
Конструкция плиты левой косины зеркальна приведенной.
