Плита НСП35.10А по ТПР 13362тм, альбом 1

     Завод ЖБИ Изделий изготавливает сборные железобетонные плиты НСП35.10А по ТПР 13362тм, альбом 1 «Фундаменты для установки трансформаторов напряжением 35-500 кв без кареток (катков) и рельс».

     Конструкции фундаментов под трансформаторы разработаны для следующих условий применения:
1.  Расчетная минимальная температура наружного воздуха по самой холодной пятидневке до минус 40°С включительно;
2.  Нормативный скоростной напор ветра принят для III ветрового района
3.  Грунты в основаниях приняты условно непучинистые в соответствии с классификацией СНиП 2.02.01-83;
4.  Сейсмичность района строительства не выше 6 баллов па шкале ГОСТ 6249-52;
5. Грунтовые воды отсутствуют;
6.  Рельеф территории спокойный;
     Применение конструкций не предусматривается в районах вечной мерзлоты и на площадках, подверженных оползням и карстам.

    Сборные железобетонные плиты НСП35.10А применяются при создании фундаментов ФП под трансформаторы и укладываются на щебеночно-песчаном балласте.
    Для данных напряжений плиты применяются только при отсутствии рельсовых путей на подстанции.

     При изготовлении плит применяется бетон тяжелый класса по прочности на сжатие В25.
Марка бетона по морозостойкости должна быть не менее F100.
Требований по водонепроницаемости не предусматривается.
     Отпускная прочность в летнее время - 70%, в зимнее время - 100%.

     В качестве арматуры применяется стержневая горячекатаная арматурная сталь периодического профиля класса А-III ГОСТ Т5781-82 марки 35ГС при минимальной расчетной температуре воздуха до минус 30° С включительно и марки 25Г2С до минус 40°С включительно.
      Монтажные петли должны изготавливаться из горячекатаной гладкой арматурной стали класса А-I марки ВСтЗсп2 и ВСтЗпс2.
В случае, если возможен монтаж плит при расчетной зимней температуре ниже минус 40°С, для монтажных петель не допускается применение стали марки ВСтЗпс2.

НСП35.10А – плита длинной 3500 мм и шириной 1000 мм.

    Варианты маркировки:
1.  НСП35.10А
2.  НСП 35.10А
3.  НСП35-10А
4.  НСП 35-10А
5.  НСП-35-10А
6.  НСП.35.10А
7.  НСП-35.10А
8.  НСП.35-10А
9.  НСП 35 10А

    Стоимость железобетонной плиты НСП35.10А приведена с учетом НДС, без учета доставки.
 Представленные цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от объема заказываемой продукции и от общей ситуации на строительном рынке.

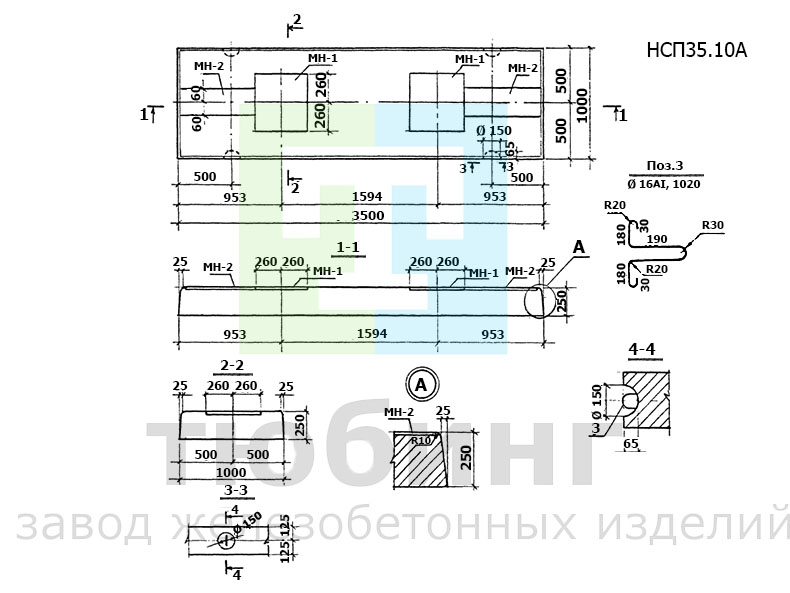

Эскиз плиты НСП35.10А
