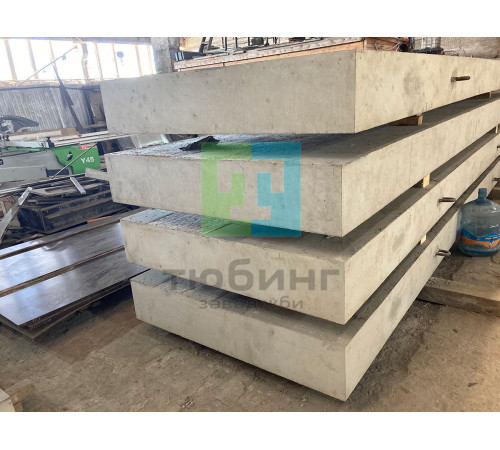

Плита безбалластного мостового полотна П3-180М по шифру 897 вып.1-3

     Завод ЖБИ Изделий выпускает сборные железобетонные плиты безбалластного мостового полотна П3-180М по шифру 897 вып.1-3, предназначенные для применения на металлических пролетных строениях, эксплуатируемых и вновь строящихся железнодорожных мостов, в районах сейсмичностью не более 6 баллов, расположенных на прямых участках пути с уклоном не более 0,004.
     Плиты по выпуску 1-3 применяются в районах со средней температурой наружного воздуха наиболее холодного месяца ниже минус 40⁰С (особо суровые климатические условия).

     Плиты разработаны двух ступеней по несущей способности:
-  для пролетных строений с расстоянием между осями главных (продольных) балок 1800, 1900 и 2000 мм;
-  для пролетных строений с расстоянием между осями главных (продольных) балок 2100, 2200, 2300 мм.

     Плита представляет собой плоский железобетонный элемент, верхняя поверхность которого выполняется двухскатной с уклоном в полевые стороны. На верхней поверхности расположены опорные площадки под рельсы и охранные уголки. Плита имеет систему сквозных отверстий для прикрепления рельсов, охранных уголков к плите и самой плиты к верхним поясам балок пролетного строения.
     По верхней поверхности плиты, кроме того, расположены горизонтальные выступающие вверх площадки для размещения уплотнителей и опорных шайб элементов крепления плиты к балкам. Размеры этих площадок назначены таким образом, чтобы в их пределах могло расположиться овальное отверстие для всего рассмотренного в документации диапазона расстояний между осями главных (продольных) балок пролетного строения.

     Плиты изготавливаются из конструкционного тяжелого бетона класса В40.
     Марка бетона по водонепроницаемости должна быть не ниже W6 , по морозостойкости - не ниже F300.
     Отпускная прочность бетона в летнее время - 70%, в зимнее - 90%.

     Конструкция арматурного каркаса состоит из двух рядов стержней периодического профиля, расположенных в верхней и нижней (в период эксплуатации) зонах плиты, объединенных вертикальными ветвями хомутов в пространственный каркас.
     В качестве рабочей принята арматура по ГОСТ 5781-82 периодического профиля из горячекатаной стали класса Ас-II марки 10ГТ, для конструктивной арматуры и хомутов приняты гладкие стержни из стали класса A-I марки СтЗсп.
     Стержни в каркасах и сетках соединяются с помощью контактной сварки по ГОСТ 14098-85 или вязальной проволокой.
     Применение дуговой сварки электродами не допускается.

П3-180М  - плита из обычного железобетона 3-го типоразмера, 180 см - расстояние между осями главных (продольных) балок, при средней температуре наружного воздуха наиболее холодного месяца ниже минус 40⁰С (особо суровые климатические условия).

     Варианты маркировки:
1.    П3-180М
2.    П3-180 М
3.    П3-180-М
4.    П3 180-М
5.    П3 180 М
6.    П3.180М
7.    П3.180.М
8.    П 3-180М
9.    П 3-180-М
10.  П 3 180 М

     Цена на железобетонную плиту безбалластного мостового полотна П3-180М указана с учетом НДС, без учета доставки. Стоимость изделий по шифру 897 может меняться в зависимости от общей ситуации на строительном рынке и объема заказываемой продукции.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

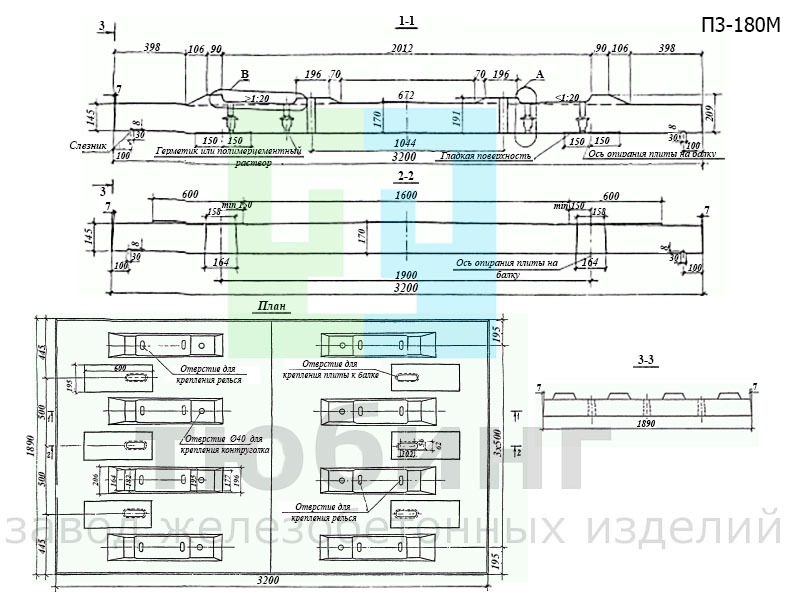

Эскиз плиты безбалластного мостового полотна П3-180М
