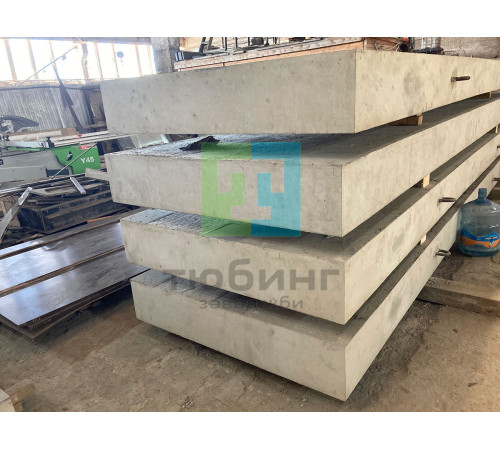

Плита безбалластного мостового полотна П1-190 по шифру 897 вып.1-2

     Завод ЖБИ Изделий выпускает сборные железобетонные плиты безбалластного мостового полотна П1-190 по шифру 897 выпуск 1-2, предназначенные для применения на металлических пролетных строениях, эксплуатируемых и вновь строящихся железнодорожных мостов, в районах сейсмичностью не более 6 баллов, расположенных на прямых участках пути с уклоном не более 0,004.
     Плиты применяются в районах со средней температурой наружного воздуха наиболее холодного месяца выше минус 10⁰С (умеренные условия) и ниже минус 10⁰С (суровые климатические условия).

     Плиты разработаны двух ступеней по несущей способности:
-  для пролетных строений с расстоянием между осями главных (продольных) балок 1800, 1900 и 2000 мм;
-  для пролетных строений с расстоянием между осями главных (продольных) балок 2100, 2200, 2300 и 2400 мм.

     Плита представляет собой плоский железобетонный элемент, верхняя поверхность которого выполняется двухскатной с уклоном в полевые стороны. На верхней поверхности расположены опорные площадки под рельсы и охранные уголки. Плита имеет систему сквозных отверстий для прикрепления рельсов, охранных уголков к плите и самой плиты к верхним поясам балок пролетного строения.
     По верхней поверхности плиты, кроме того, расположены горизонтальные выступающие вверх площадки для размещения уплотнителей и опорных шайб элементов крепления плиты к балкам. Размеры этих площадок назначены таким образом, чтобы в их пределах могло расположиться овальное отверстие для всего рассмотренного в документации диапазона расстояний между осями главных (продольных) балок пролетного строения.

     Плиты изготавливаются из конструкционного тяжелого бетона класса В40.
     Марка бетона по водонепроницаемости должна быть не ниже W6 , по морозостойкости - в зависимости от климатических условий района эксплуатации не ниже F200 для умеренных и F300 для суровых климатических условий.
     Отпускная прочность бетона в летнее время - 70%, в зимнее - 90%.

     Конструкция арматурного каркаса состоит из двух рядов стержней периодического профиля, расположенных в верхней и нижней (в период эксплуатации) зонах плиты, объединенных вертикальными ветвями хомутов в пространственный каркас.
     В качестве рабочей принята арматура по ГОСТ 5781-82 периодического профиля из горячекатаной стали класса А-III марки 25Г2С, для конструктивной арматуры и хомутов приняты гладкие стержни из стали класса A-I марки СтЗсп.
     Стержни в каркасах и сетках соединяются с помощью контактной сварки по ГОСТ 14098-85 или вязальной проволокой.
     Применение дуговой сварки электродами не допускается.

П1-190 - плита из обычного железобетона 1-го типоразмера, 190 см - расстояние между осями главных (продольных) балок.
П1-190F - то же для суровых климатических условий (марка по морозостойкости F300).

       Варианты маркировки:
1.    П1-190
2.    П1 190
3.    П1.190
4.    П1/190
5.    П 1-190
6.    П 1 190
7.    П 1.190
8.    П 1/190
9.    П-1-190

     Цена на железобетонную плиту безбалластного мостового полотна П1-190 указана с учетом НДС, без учета доставки. Стоимость изделий по шифру 897 выпуск 1-2 может меняться в зависимости от общей ситуации на строительном рынке и объема заказываемой продукции.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

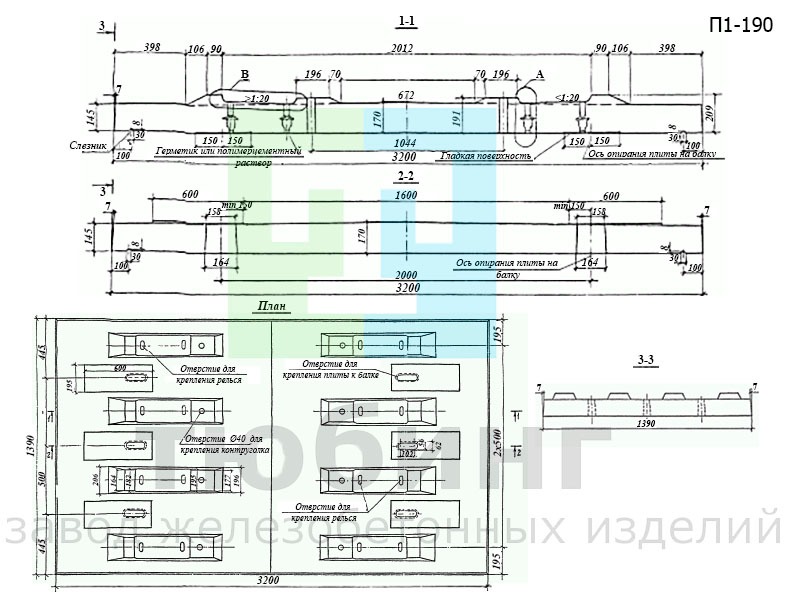

Эскиз плиты безбалластного мостового полотна П1-190
