Плита 1П20-Н по серии 3.505.1-16, вып.1

     Завод ЖБИ Изделий выпускает железобетонные плиты 1П20-Н по серии 3.505.1-16 выпуск 1 из ненапряженного железобетона, предназначенные для строительства конструкций крепления откосов в климатической зоне с расчетной температурой наружного воздуха не ниже минус 40°С из сборных плит, разделенных открытыми швами.

     Плиты крепления откосов 1П20-Н применяются при строительстве земляных оградительных безнапорных сооружений откосного профиля, откосных и полуоткосных набережных, берегоукреплений и судоходных каналов для защиты их от воздействия ветровых и судовых волн и льда.

     Плиты изготавливаются из гидротехнического бетона класса В22,5.
     Морозостойкость и водонепроницаемость устанавливаются проектом (не ниже F300 и W4).
При применении железобетонных изделий в Северной строительно-климатической зоне марка бетона па морозостойкости и водонепроницаемости должна быть не менее F300, W8.

     Для улучшения технологических свойств бетонной смеси и повышения долговечности железобетонных конструкций в бетонную смесь рекомендуется вводить поверхностно-активные органические.
     Обязательна антикоррозионная обработка металлических частей специальными составами для продления эксплуатационного срока.
     Прочность бетона изделий ко времени замораживания должна быть не менее 100% проектной прочности.
     Отпускная прочность бетона в зимнее время - 100%, в остальные периоды - не менее 70% проектной прочности.

     Плиты 1П20-Н армируются пространственными каркасами, собираемыми с помощью сварочных клещей.
     При армировании применяется арматурная сталь класса A-III марки 25Г2С (при расчетной температуре не ниже минус 55°С) или класса Aс-II марки 10ГТ (в любых условиях)  и класса A-I марки ВСт3пс2 по ГОСТ 5781-81.
     Монтажные петли изготавливаются из стержневой горячекатаной гладкой стали класса А-I по ГОСТ 5781-81 марки ВСт3сп2 по ГОСТ 380-71.

    Толщина защитного слоя бетона до поверхности арматуры – не менее 20 мм.
    При применении железобетонных изделий в Северной строительно-климатической зоне толщина защитного слоя для рабочей арматуры в изделиях должна быть 40 мм, для конструктивной арматуры - не менее 30 мм.

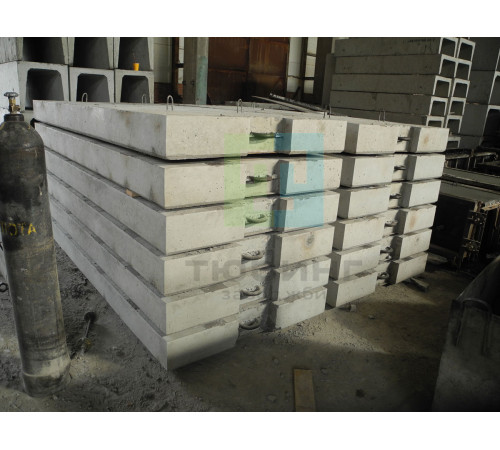

    Складирование и транспортировка плит крепления откосов осуществляется в горизонтальном положении с опиранием на деревянные подкладки толщиной не менее 50 мм. Между рядами - изолирующие материалы высокой плотности.

 1П20-Н - плита 1-го типоразмера (по длине и ширине), высотой сечения 20 см, с закладными изделиями, предназначенная для крепления откосов плитами, разделенными открытыми швами.

     Варианты маркировки:
1.    1П20-Н
2.    1П20 Н
3.    1П20Н
4.    1П20.Н
5.    1П20/Н
6.    1П 20-Н
7.    1П 20 Н
8.    1П 20Н
9.    1П 20.Н
10.  1П 20/Н
11.  1П-20-Н
12.  1П-20Н
13.  1П.20.Н
14.  1П.20Н
15.  1 П 20 Н

     Цена на железобетонную плиту 1П20-Н по серии 3.505.1-16 указана с учетом НДС, без учета доставки. Стоимость плит может меняться в зависимости от объема и общей ситуации на строительном рынке.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

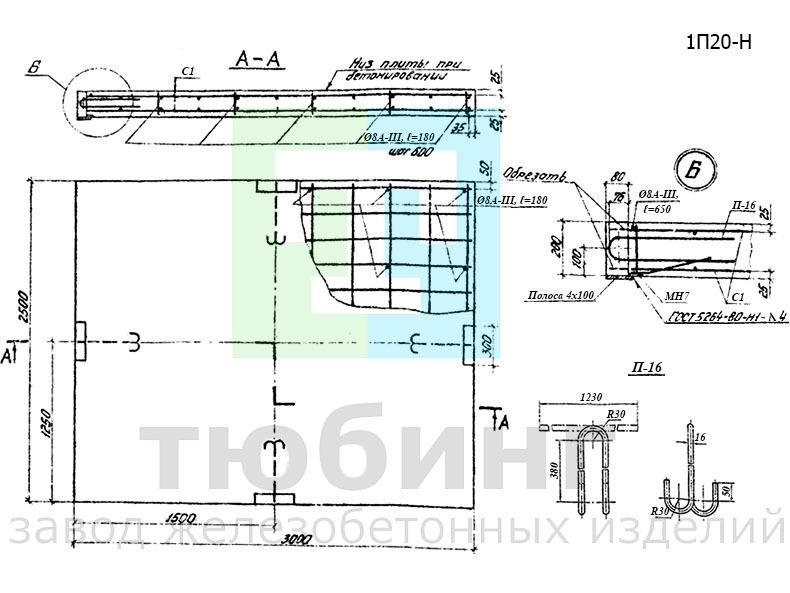

Эскиз плиты 1П20-Н
