Наклонная стойка 8-28СН-740 по серии 3.503-23, вып.6

     Завод ЖБИ Изделий выпускает по серии 3.503-23, выпуск 6 сборные железобетонные наклонные стойки 8-28СН-740 козловых устоев под автодорожные ребристые пролетные строения длиной 12-42 метра, применяемые при нормальных климатических условиях (средняя температура наиболее холодных суток не ниже минус 40°С).

     Элементы опор изготавливаются из гидротехнического бетона марки по прочности на сжатие М300.
Марка бетона по морозостойкости при среднемесячной температуре воздуха наиболее холодного месяца не ниже минус 15°С принимается F200 и F300 при более низкой температуре (не ниже минус 40°С).
    Для северной строительно-климатической зоны (средняя температура наиболее холодных суток ниже минус 40°С) части конструкций опор, которые не подвергаются воздействию низких температур, допускается строить по нормам и требованиям нормативных документов для нормальных климатических условий. Марка бетона по прочности принимается как для районов с нормальными климатическими условиями, по морозостойкости не ниже F300.

    Для армирования стоек в связи с повышенными требованиями по трещиностойкости в качестве рабочей арматуры принята арматура класса А-II.

    Стойки козловых опор сечением 35х35 см армируются аналогично сваям по типовому проекту инв.№ 946-2 ЛЕНГИПРОТРАНСМОСТА. Поперек моста (путепровода) стойки попарно расположены под каждой балкой пролетного строения на расстоянии от 2,1 м до 2,5 м в соответствии с компоновкой. Каждая пара стоек по фасаду сооружения образует жесткую раму. Верхние концы стоек такой рамы заделаны в насадку с помощью выпусков арматуры и омоноличены бетоном, нижние концы заделаны в гнездах подколонников омоноличиванием.

8-28СН-740 - стойка наклонная сечением 35х35 см, Нк= 7400 мм (без выпуска арматуры), 8 стержней в сечении Ø28А-II, под пролетные строения длиной 12-42 метра.

     Варианты маркировки:
1.    8-28СН-740
2.    8-28СН 740
3.    8 28СН 740
4.    8.28СН.740
5.    8/28СН/740
6.    8-28 СН-740
7.    8-28-СН-740
8.    8-28СН740
9.    8 28СН740
10.  8 28 СН 740

     Цена на железобетонную наклонную стойку 8-28СН-740 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ по серии 3.503-23 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

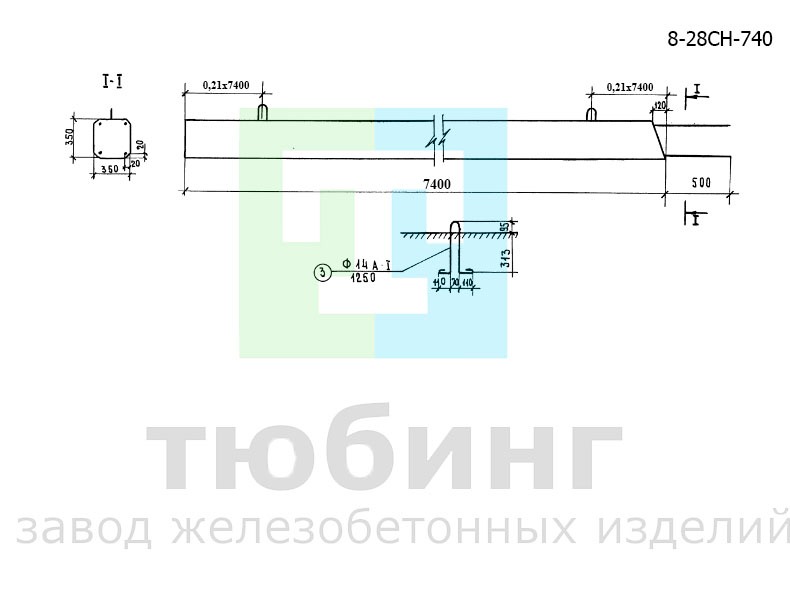

Эскиз наклонной стойки 8-28СН-740
