Наклонная стойка 4-25СН-470 по серии 3.503-23, вып.6

     Завод ЖБИ Изделий выпускает по серии 3.503-23, выпуск 6 сборные железобетонные наклонные стойки 4-25СН-470 козловых устоев под автодорожные ребристые пролетные строения длиной 12-24 метра, применяемые при нормальных климатических условиях (средняя температура наиболее холодных суток не ниже минус 40°С).

     Элементы опор изготавливаются из гидротехнического бетона марки по прочности на сжатие М300.
Марка бетона по морозостойкости при среднемесячной температуре воздуха наиболее холодного месяца не ниже минус 15°С принимается F200 и F300 при более низкой температуре (не ниже минус 40°С).
    Для северной строительно-климатической зоны (средняя температура наиболее холодных суток ниже минус 40°С) части конструкций опор, которые не подвергаются воздействию низких температур, допускается строить по нормам и требованиям нормативных документов для нормальных климатических условий. Марка бетона по прочности принимается как для районов с нормальными климатическими условиями, по морозостойкости не ниже F300.

    Для армирования стоек в связи с повышенными требованиями по трещиностойкости в качестве рабочей арматуры принята арматура класса А-II.

    Стойки козловых опор сечением 35х35 см армируются аналогично сваям по типовому проекту инв.№ 946-2 ЛЕНГИПРОТРАНСМОСТА. Поперек моста (путепровода) стойки попарно расположены под каждой балкой пролетного строения на расстоянии от 2,1 м до 2,5 м в соответствии с компоновкой. Каждая пара стоек по фасаду сооружения образует жесткую раму. Верхние концы стоек такой рамы заделаны в насадку с помощью выпусков арматуры и омоноличены бетоном, нижние концы заделаны в гнездах подколонников омоноличиванием.

4-25СН-470 - стойка наклонная сечением 35х35 см, Нк= 4700 мм (без выпуска арматуры), 4 стержня в сечении Ø25А-II, под пролетные строения длиной 12-24 метра, применяется на свайном основании с раздельным фундаментом.

     Варианты маркировки:
1.    4-25СН-470
2.    4-25СН 470
3.    4 25СН 470
4.    4.25СН.470
5.    4/25СН/470
6.    4-25 СН-470
7.    4-25-СН-470
8.    4-25СН470
9.    4 25СН470
10.  4 25 СН 470

     Цена на железобетонную наклонную стойку 4-25СН-470 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ по серии 3.503-23 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

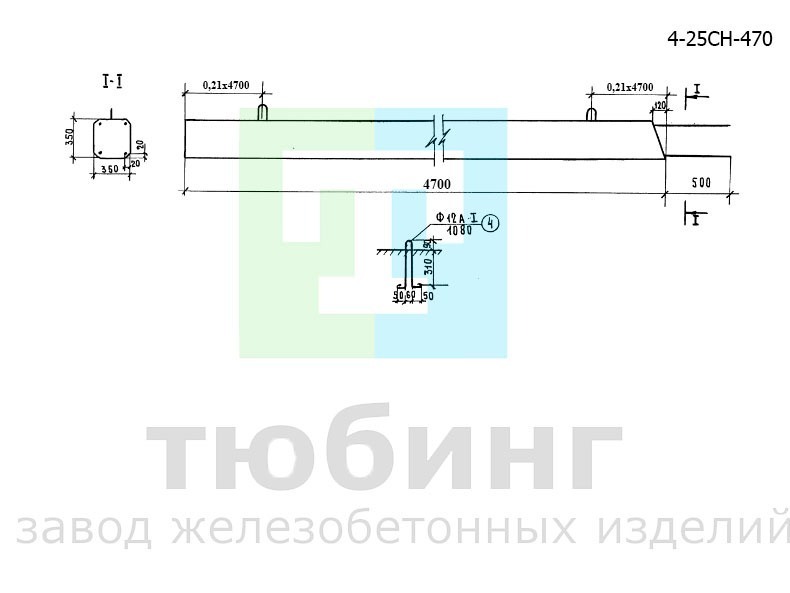

Эскиз наклонной стойки 4-25СН-470
