Колонна крайняя 3КДП168-2.4 по серии 1.424.1-10, вып.1

     Завод ЖБИ Изделий изготавливает сборные железобетонные двухветвевые колонны 3КДП168-2.4 с проходами в уровне крановых путей для одноэтажных производственных зданий высотой 16,8 м, с мостовыми опорными кранами грузоподъемностью до 50 тонн по серии 1.424.1-10 выпуск 1.
     Колонны предназначаются для применения в одноэтажных производственных зданиях:
- оборудованных мостовыми опорными электрическими кранами среднего и тяжелого режимов работы в тех случаях, когда по условиям эксплуатации требуется устройство проходов в уровне подкрановых балок;
- отапливаемых - без ограничения расчетной зимней температуры наружного воздуха;
- неотапливаемых - при расчетной зимней температуре не ниже минус 40°С;
- расположенных в I-IV ветровых и снеговых районах;
- на площадках строительства с расчетной сейсмичностью до 6 баллов включительно;
- с неагрессивной, слабо и среднеагрессивной степенью воздействия газовой среды.

     Колонны изготавливаются из тяжелого бетона класса В30.
Марки бетона по морозостойкости и по водонепроницаемости нормируются в проекте здания.
     Марки бетона по водонепроницаемости и соответствующие им классы бетона по прочности на сжатие следует принимать: при слабоагрессивной степени воздействия газообразной среды – W4 (не менее В22,5), при средне агрессивной - W6 (не менее В30).
    Величина нормируемой отпускной прочности бетона на сжатие должна составлять 70% от его проектного класса в теплый период года и 90% - в холодный период года.

     Колонны армируются пространственными арматурными каркасами из арматурной стали класса A-I и A-III по ГОСТ 5781-82.
     Для строповки колонн при выемке из опалубочной формы и транспортировании рекомендуется применять инвентарные строповочные приспособления.
     При отсутствии инвентарных строповочных приспособлений допускается применять строповочные петли, изготавливаемые из горячекатаной гладкой арматуры класса A-I по ГОСТ 5781-82.

     Во всех колоннах должны быть предусмотрены закладные изделия для крепления стропильных конструкций и подкрановых балок.
     Могут быть предусмотрены дополнительные закладные изделия для крепления коммуникаций, устройства молниезащиты и т.п.
     Для выверки колонн и примыкающих к ним конструкций на боковых поверхностях колонн предусмотрены риски координационных осей в уровнях верха фундамента и верха колонны.
     Для возможности безвыверочного монтажа в нижнем торце колонн предусмотрены конические выемки в соответствии с узлом I.
     Складирование и транспортирование колонн могут производиться в положении "на ребро" либо "плашмя".

3КДП168-2.4 - колонна двухветвевая с проходом 3-го типоразмера (крайняя) для зданий с высотой этажа 16,8 м, армированная каркасом № 2, изготавливаемая из бетона класса В30.

Варианты маркировки:
1.   3КДП168-2.4
2.   3 КДП168-2.4
3.   3КДП168.2.4
4.   3 КДП168.2.4
5.   3КДП168-2-4
6.   3 КДП168-2-4
7.   3КДП 168-2.4
8.   3КДП 168.2.4
9.   3КДП 168-2-4
10. 3 КДП 168 2 4
11. ЗКДП168-2.4

     Цена на железобетонную колонну 3КДП168-2.4 по серии 1.424.1-10 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

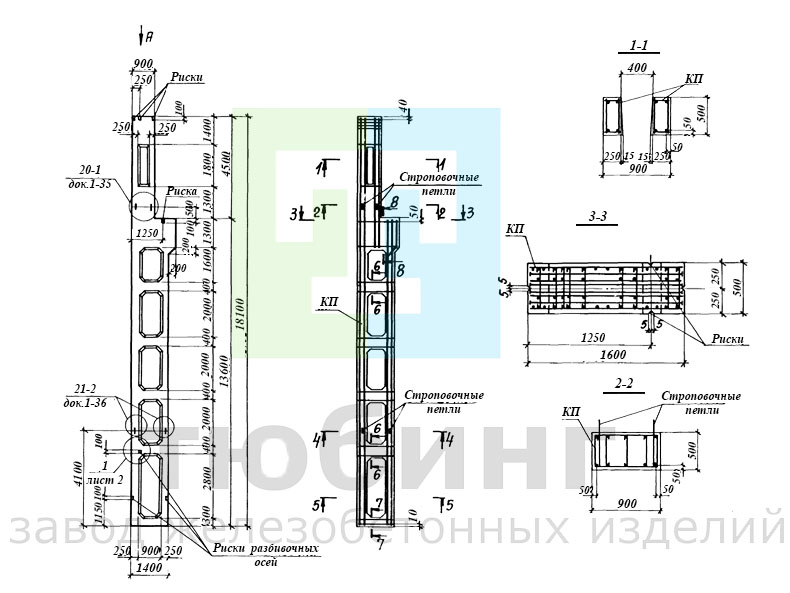

Эскиз крайней колонны 3КДП168-2.4
