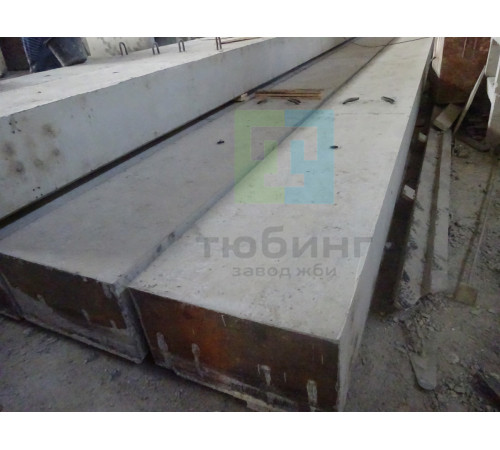

Колонна 9КФ161-1 по серии 1.427.1-3 вып.1/87

     Завод ЖБИ Изделий выпускает сборные железобетонные колонны 9КФ161-1 для продольного и торцевого фахверка одноэтажных производственных зданий по серии по серии 1.427.1-3 вып.1/87.
Выпуск 1/87 и заменяет выпуск 1 данной серии.
     Колонны серии 1.427.1-3 применяются в зданиях высотой 3,0 ÷ 14,4 м.

     Колонны предназначены для применения в зданиях:
возводимых в I-IV географических районах по скоростному напору ветра;
возводимых в районах с сейсмичностью до 9 баллов включительно при стальных фермах и железобетонных балках пролетом 12 м, а также возводимых в районах с сейсмичностью и до 8 баллов включительно при железобетонных стропильных конструкциях  пролетом 18 м и 24 м;
эксплуатируемых в неагрессивных средах и в условиях слабо и среднеагрессивной степени воздействия газообразных сред;
отапливаемых – без ограничения расчетной зимней температуры наружного воздуха;
неотапливаемых – при расчетной зимней температуре наружного воздуха не ниже минус 30°С.

     Колонны продольного и торцевого фахверка подразделяются на 9 типов в зависимости от формы и размеров сечения. На боковых гранях колонн в уровне верха и низа предусмотрены риски, определяющие разбивочные оси здания.

     Колонны 9КФ161-1 изготавливаются из тяжелого бетона класса В22,5.
Марки бетона по морозостойкости и по водонепроницаемости назначаются проектом.
     Отпускная прочность бетона в летнее время - 70%, в зимнее - 90%.
     Предел огнестойкости - 2,5 часа.

     Колонны армируются пространственными каркасами. В качестве продольной арматуры колонн применяется арматура периодического профиля класса A-III по ГОСТ 5781-82.  В качестве поперечной арматуры - арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80 и горячекатаная гладкая арматура класса A-I по ГОСТ 5781-82.
     Для изготовления строповочных петель применяется горячекатаная гладкая арматурная сталь класса A-I марок ВСт3сп и ВСт3пс (не ниже минус 40°С) по ГОСТ 5781-82.

     Транспортирование и складирование колонн, кроме колонн 400х600, допускается производить в положении «плашмя» или на «ребро». Транспортирование и складирование колонн сечением 400х600 необходимо производить только в положении «на ребро».
     Опирание колонн на инвентарные прокладки при хранении и транспортировании должно производиться в местах расположения строповочных приспособлений.

9КФ161-1 - колонна фахверка ступенчатая сечением 400х600 мм, длиной 16,1 м, 1-ой несущей способности.

     Варианты маркировки:
1.   9КФ161-1
2.   9КФ161.1
3.   9КФ161 1
4.   9 КФ161-1
5.   9 КФ161.1
6.   9 КФ161 1
7.   9КФ 161-1
8.   9КФ 161.1
9.   9КФ 161 1
10. 9КФ-161-1
11. 9КФ.161.1
12. 9 КФ 161 1

     Цена на сборную железобетонную колонну 9КФ161-1 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

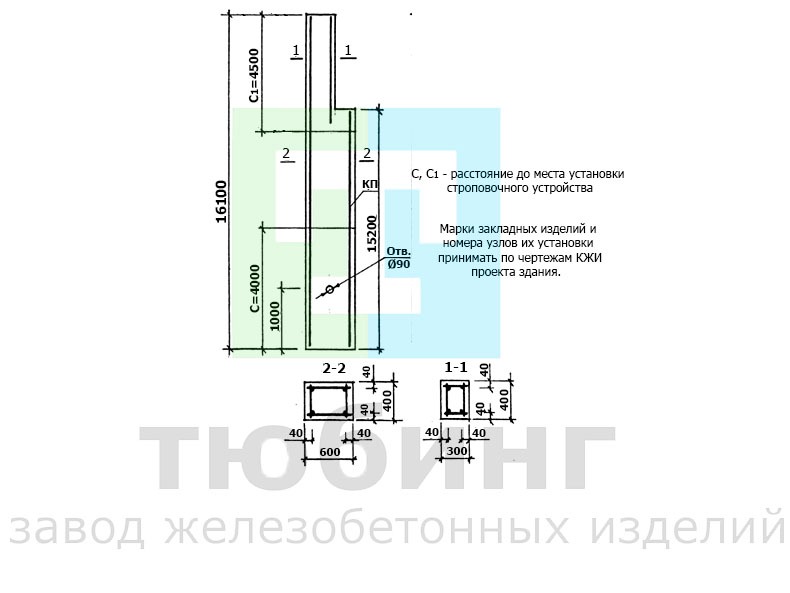

Эскиз колонны 9КФ161-1
