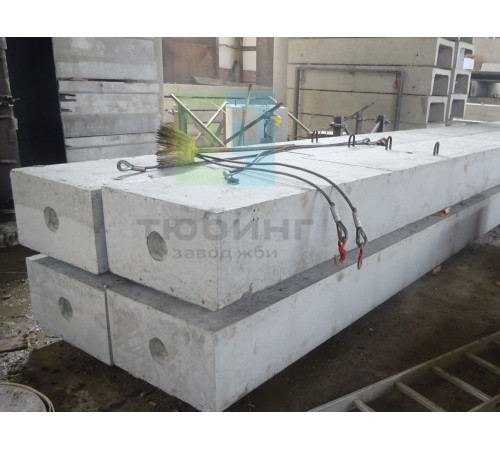

Колонна 9К84-4 по серии 1.424.1-5, вып.1/87

     Завод ЖБИ Изделий изготавливает сборные железобетонные колонны 9К84-4 прямоугольного сечения для одноэтажных производственных зданий,  оборудованных мостовыми опорными кранами грузоподъемностью до 32 тонн, по серии 1.424.1-5 выпуск 1/87.
     Колонны данной серии применяются в зданиях высотой этажа 8,4 - 14,4 м.

     Колонны запроектированы ступенчатыми, прямоугольного сечения с консолями в плоскости большого размера сечения для опирания подкрановых балок.
     Для колонн средних рядов в соответствующих случаях предусмотрены консоли в плоскости меньшего размера сечения для опирания железобетонных подстропильных конструкций.

     Колонны 9К84-4 изготавливаются из тяжелого бетона класса В22,5.
Бетон по морозостойкости и водонепроницаемости соответствует маркам, назначенным в проекте.
     Отпускная прочность бетона в летнее время - 70%, в зимнее - 100%.
Предел огнестойкости - 2,5 часа.

     Колонны армируются пространственными арматурными каркасами.
При армировании используется арматура периодического профиля класса A-III по ГОСТ 5781-82, арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80 и горячекатаная гладкая арматура класса A-I по ГОСТ 5781-82.
     Для строповки колонн при извлечении из формы рекомендуется применять строповочные приспособления, при их отсутствии допускается применять строповочные петли.
     Для изготовления строповочных петель применяется горячекатаная гладкая арматурная сталь класса A-I марок ВСт3сп и ВСт3пс (не ниже минус 40°С) по ГОСТ 5781-82.
     Выборки стали на колонны составлены без учета расхода стали на закладные изделия и строповочные устройства. Этот расход должен быть учтен дополнительно в соответствии с указаниями проекта здания.

     Маркировка, хранение, транспортирование колонн должны производиться соответствии с ГОСТ 25628-83.
     Подъем колонн при монтаже следует производить из положения «на ребро».
     Для выверки колонн и примыкающих конструкций используются предусмотренные в колоннах риски.

9К84-4 - колонна средняя 9-го типоразмера для зданий с высотой этажа 8,4 м, 4-ой марки по несущей способности.

     Варианты маркировки:
1.   9К84-4
2.   9К84.4
3.   9К84 4
4.   9 К84-4
5.   9 К84.4
6.   9 К84 4
7.   9К 84-4
8.   9К 84.4
9.   9К 84 4
10. 9К-84-4
11. 9К.84.4
12. 9 К 84 4

     Цена на сборную железобетонную колонну 9К84-4 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

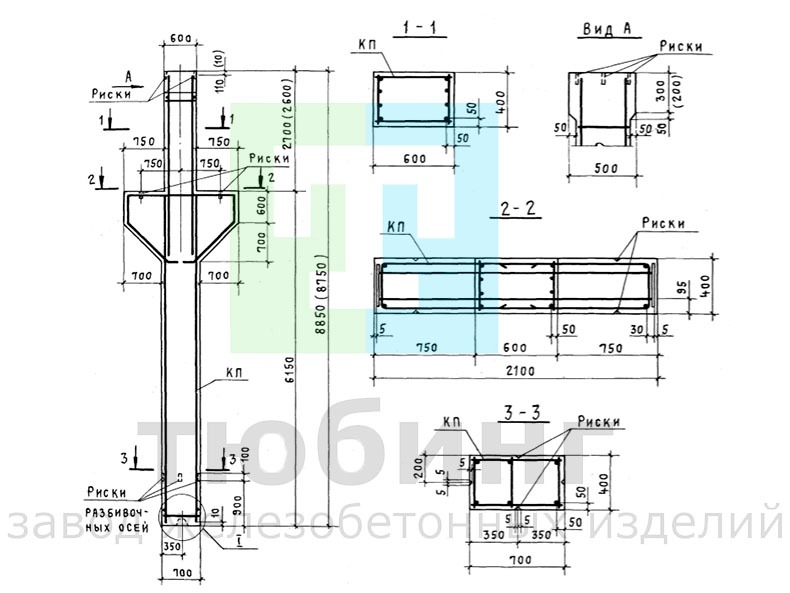

Эскиз колонны 9К84-4

В скобках приведены параметры укороченных на 100 мм колонн, предназначенных
для опирания на них  железобетонных подстропильных конструкций с высотой на опоре 700 мм.
