Г-образная конструкция НГ25а-1 по серии 3.820.1-73

     Завод ЖБИ Изделий выпускает Г-образные железобетонные конструкции НГ25а-1 по серии 3.820.1-73, предназначены для применения в открытых сопрягающих сооружениях мелиоративных систем.
     Из Г-образных конструкции с вертикальной ныряющей стенкой выполняются входные оголовки, а так же переходные участки от водобойного колодца к каналу трапецеидального сечения.
Кроме того, Г-образные конструкции могут применяться при строительстве подпорных стенок.
     Г-образные конструкции рассчитаны для строительства сооружении в обычных условиях, в районах с сейсмичностью да 8 баллов включительно, работающих в условиях неагрессивной среды.

     Г-образные конструкции НГ25ª-1 изготовляются из тяжелого бетона В15 морозостойкостью F150 и водонепроницаемостью W6.
Класс бетона по морозостойкости устанавливается в реальном проекте в зависимости от условий площадки строительства.
     При использовании конструкций в условиях агрессивной среды должны предусматриваться мероприятия по защите от коррозии.
Отпускная прочность бетона в летнее время - 70%, в зимнее время - 100%.

     Армируются конструкции сварными сетками (контактная сварка) из:
-   арматурной стали класса А-I по ГОСТ 5781-82;
-   стержневой горячекатаной стали периодического профиля класса А-III по ГОСТ 5781-82 или взамен А-III (при тех же диаметрах и количестве стержней) арматурная сталь класса Ат-IIIс стержневая термомеханическая упрочненная периодического профиля по ГОСТ 10884-81.

    Монтажные петли в рабочих чертежах приняты из стали класса А-I марок ВСтЗсп2 и ВСтЗпс2 при t ниже -40°С.

НГ25ª-1 - Г-образная конструкция с ’’ныряющей’’ вертикальной стенкой высотой 2,5 метра, 1-й несущей способности, зеркальное отражение НГ25-1.

     Варианты маркировки:
1.   НГ25а-1
2.   НГ 25а-1
3.   НГ 25 а-1
4.   НГ25 а-1
5.   НГ25а.1
6.   НГ25а1
7.   НГ 25 а 1

     Цена на Г-образную конструкцию НГ25а-1 указана с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ по серии 3.820.1-73 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

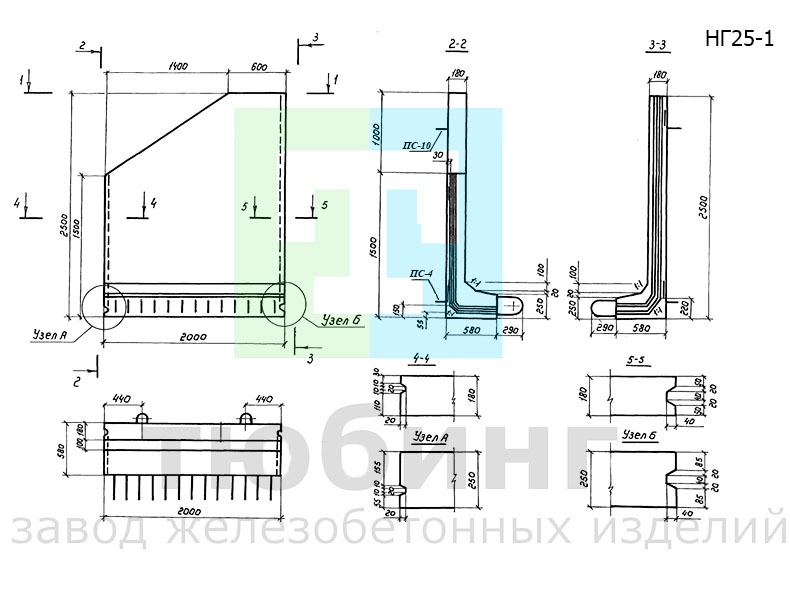

Эскиз Г-образной конструкции НГ25а-1  -  зеркальное отражение НГ25-1
