Г-образная конструкция Г30.20-3-1 по серии 3.820.1-73

     Завод ЖБИ Изделий выпускает Г-образные железобетонные конструкции Г30.20-3-1 по серии 3.820.1-73, предназначены для применения в открытых сопрягающих сооружениях мелиоративных систем и рассчитаны для строительства сооружении в обычных условиях, в районах с сейсмичностью да 8 баллов включительно, работающих в условиях неагрессивной среды.

     Г-образные конструкции Г30.20-3-1 изготовляются из тяжелого бетона В15 морозостойкостью F150 и водонепроницаемостью W6.
Класс бетона по морозостойкости устанавливается в реальном проекте в зависимости от условий площадки строительства.
     При использовании конструкций в условиях агрессивной среды должны предусматриваться мероприятия по защите от коррозии.
Отпускная прочность бетона в летнее время - 70%, в зимнее время - 100%.

     Армируются конструкции сварными сетками (контактная сварка) из:
-   арматурной стали класса А-I по ГОСТ 5781-82;
-   стержневой горячекатаной стали периодического профиля класса А-III по ГОСТ 5781-82 или взамен А-III (при тех же диаметрах и количестве стержней) арматурная сталь класса Ат-IIIс стержневая термомеханическая упрочненная периодического профиля по ГОСТ 10884-81.

    Монтажные петли в рабочих чертежах приняты из стали класса А-I марок ВСтЗсп2 и ВСтЗпс2 при t ниже -40°С.

Г30.20-3-1 - Г-образная конструкция высотой 3,0 метра, длиной 2,0 метра, 3-й несущей способности, рабочая арматура класса А-III по ГОСТ 5781-82 или класса Ат-IIIс по ГОСТ 10884-81, с прямыми выпусками арматуры 199 мм.

     Варианты маркировки:
1.   Г30.20-3-1
2.   Г 30.20-3-1
3.   Г30-20-3-1
4.   Г 30-20-3-1
5.   Г30.20.3.1
6.   Г 30.20.3.1
7.   Г30-20.3.1
8.   Г 30-20.3.1
9.   Г30/20/3/1
10. Г 30/20/3/1
11. Г30 20 3 1
12. Г 30 20 3 1

     Цена на Г-образную конструкцию Г30.20-3-1 указана с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ по серии 3.820.1-73 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

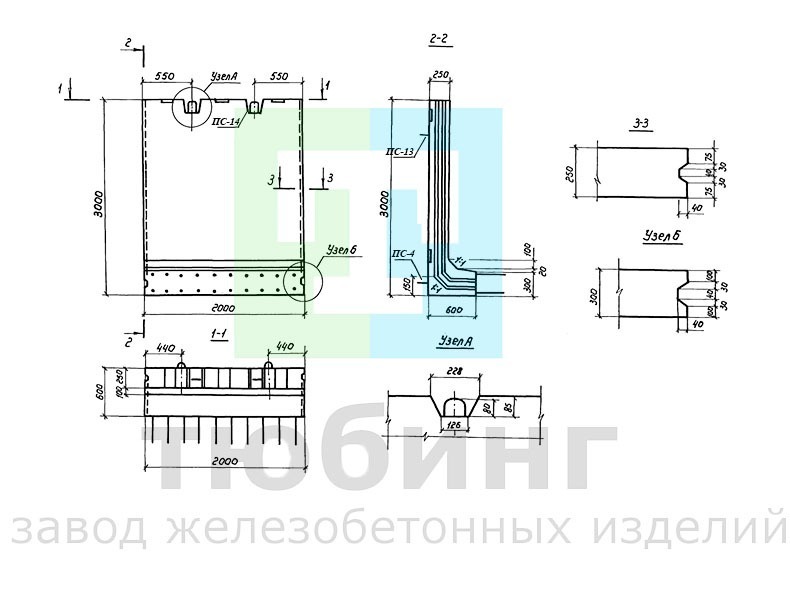

Эскиз Г-образной конструкции Г30.20-3-1
