Блок стенки 70СКП-9 по серии 3.503-23, вып.7

     Завод ЖБИ Изделий выпускает по серии 3.503-23, выпуск 7 сборные железобетонные блоки стенок 70СКП-9 промежуточных опор-стенок под автодорожные ребристые пролетные строения длиной 33 и 42 метра, применяемые при нормальных климатических условиях (средняя температура наиболее холодных суток не ниже минус 40°С) и при низких температурах (северное исполнение).
     Опоры-стенки применяются в мостах неограниченной длины при равных пролетах без устройства специальных тормозных опор.
     Опоры рассчитаны для применения во всех климатических районах РФ с минимальными среднесуточными температурами наиболее холодных суток не ниже минус 55⁰ С, с сейсмичностью не более 6 баллов.

     В проекте разработаны:
- опоры-стенки под пролетные строения длиной 12 - 42 м, высотой Нк до 9 м;
- опоры-стенки с цокольной частью под пролетные строения длиной 33 и 42 метра, высотой Нк от 10,5 м до 13,5 м.
     Стенки опор составлены из плоских элементов, объединенных с помощью бетонных шпоночных соединений.
     С помощью арматурных выпусков стенки объедены с ригелем. Часть выпусков арматуры устанавливается при монтаже в гнезда шпоночных соединений.

     Сборные элементы опор изготавливаются из гидротехнического бетона марки по прочности на сжатие М300.
Марка бетона по морозостойкости при среднемесячной температуре воздуха наиболее холодного месяца в районе сооружения не ниже минус 15°С принимается F200 и F300 при температуре ниже минус 15°С.
    Для северной строительно-климатической зоны (средняя температура наиболее холодных суток ниже минус 40°С) части конструкций опор, которые не подвергаются воздействию низких температур, допускается строить по нормам и требованиям нормативных документов для нормальных климатических условий. Марка бетона по прочности принимается как для районов с нормальными климатическими условиями, по морозостойкости не ниже F300.

     Армирование элементов опор дифференцировано в зависимости от длины пролетных строений и вида стенки (с проемами или без проемов).
В качестве рабочей арматуры блоков стенок принята арматура класса А-II по ГОСТ 5781-82.
     Для северной строительно-климатической зоны армирование производится по тем же чертежам, что и для нормальных климатических условий, но марка сталей принимается в соответствии с табл.3.

70СКП-9 - крайний блок стенки с проемами опоры высотой Нк = 8880 мм, толщиной 70 см под пролетное строение длиной 33 и 42 метра.

     Варианты маркировки:
1.    70СКП-9
2.    70СКП 9
3.    70СКП.9
4.    70 СКП-9
5.    70 СКП 9
6.    70 СКП.9
7.    70-СКП-9
8.    70СКП9
9.    70.СКП.9

     Цена на блок стенки 70СКП-9 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ по серии 3.503-23 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

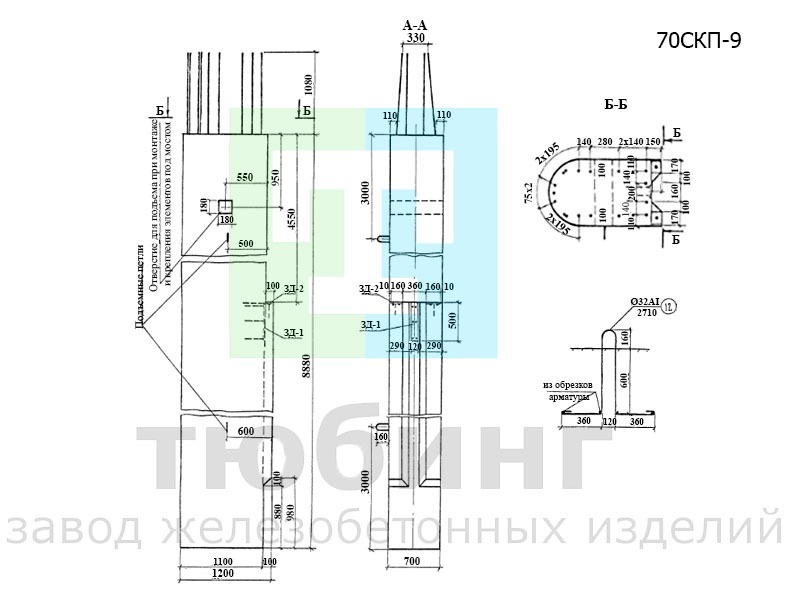

Эскиз блока стенки 70СКП-9
