Блок шкафной стенки БШ25-1-7 по серии 3.503.1-79 вып.2

    Завод ЖБИ Изделий выпускает сборные железобетонные блоки шкафных стенок БШ25-1-7 по серии 3.503.1-79 выпуск 2, предназначенные для использования в конструкциях крайних и промежуточных свайных опор под ребристые и плитные пролетные строения длиной до 24 метров в автодорожных мостах. Расчетная температура наружного воздуха не ниже минус 40°С, сейсмичность до 6 баллов.
    Блоки шкафных стенок запроектированы толщиной 20 см. Поперечное сечение блоков прямоугольное, переменной высоты, т.к. по верхней плоскости блоков предусмотрен уклон 2%. Крайние блоки шкафных стенок – угловые и включают открылок с длиной выступающей части 2,3 м.
    Материал блоков шкафных стенок БШ25-1-7 – конструкционный тяжелый бетон по ГОСТ 26633-91 класса В25 по прочности на сжатие. Марка по водонепроницаемости –  W6, по морозостойкости – F300. Для армирования изделий используется горячекатанная круглая сталь по ГОСТ 5781-82. В пространственных каркасах и арматурных сетках блоков шкафных и боковых стенок используется арматура периодического профиля класса А-II. Для монтажных петель рекомендуется использовать арматурная сталь класса Ас-II и допускается использование арматурной стали класса А-I.
    Марка блока шкафной стенки состоит из четырех групп: 1 группа – БШ - начальные буквы ’’блок шкафной’’; 2 группа – цифры, указывающие длину блока в дециметрах; 3 группа – цифры 1,2,3,4,5, относящиеся к блокам, сопрягающимися с пролетными строениями высотой соответственно 90, 105, 120, 60 и 75 см; 4 группа – цифры 1, 2, относящиеся соответственно к крайним угловым блокам с длиной верхней ступеньки 1,2 или 1,3 м и их зеркальным отражениям; цифры 3, 4, относящиеся соответственно к крайним угловым блокам с длиной верхней ступеньки 1,95 или 2,05 м и их зеркальным отражениям; цифры 5, 6, 7, относящиеся к средним блокам соответственно с двухсторонним уклоном 2% по верхней плоскости, с односторонним уклоном 2%, стыкующимся с крайними блоками, и с односторонним уклоном 2%, стыкующимся со средними блоками.

   Варианты маркировки:
1.   БШ25-1-7
2.   БШ25 1 7
3.   БШ25.1.7
4.   БШ25/1/7
5.   БШ 25-1-7
6.   БШ 25 1 7
7.   БШ 25.1.7
8.   БШ 25/1/7
9.   БШ-25-1-7
10.   БШ 25 1 7
11.   БШ.25.1.7
12.   БШ/25/1/7
13.   БШ.25-1-7
14.   БШ/25-1-7

    Цена на железобетонный блок шкафной стенки БШ25-1-7 автомобильных мостов указана с учетом НДС, без учета доставки. Стоимость железобетонного блока шкафной стенки БШ25-1-7 может меняться в зависимости от объема и общей ситуации на строительном рынке. Представленная на сайте цена на блок шкафной стенки БШ25-1-7 не является публичной офертой.

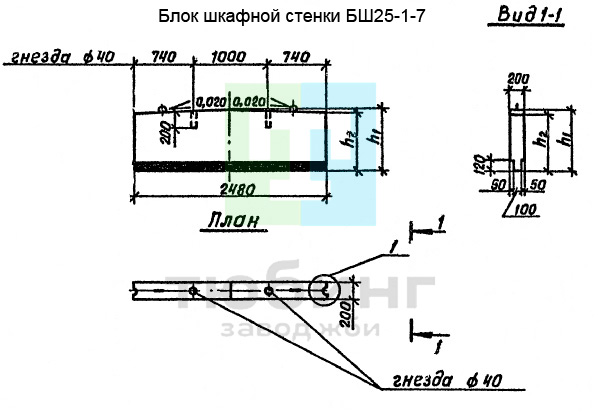

Эскиз блока шкафной стенки БШ25-1-7 по серии 3.503.1-79 вып.2
