Блок шкафной стенки 170Ш-1 по серии 3.503-23, вып.6

     Завод ЖБИ Изделий выпускает по серии 3.503-23, выпуск 6 сборные железобетонные блоки шкафных стенок 170Ш-1 козловых устоев под автодорожные ребристые пролетные строения длиной 33 метра, применяемые при нормальных климатических условиях (средняя температура наиболее холодных суток не ниже минус 40°С).

     Элементы опор изготавливаются из гидротехнического бетона марки по прочности на сжатие М300.
Марка бетона по морозостойкости при среднемесячной температуре воздуха наиболее холодного месяца не ниже минус 15°С принимается F200 и F300 при более низкой температуре (не ниже минус 40°С).
    Для северной строительно-климатической зоны (средняя температура наиболее холодных суток ниже минус 40°С) части конструкций опор, которые не подвергаются воздействию низких температур, допускается строить по нормам и требованиям нормативных документов для нормальных климатических условий. Марка бетона по прочности принимается как для районов с нормальными климатическими условиями, по морозостойкости не ниже F300.

     Для армирования элементов опор в качестве рабочей арматуры принята арматура класса А-III.
     Для северной строительно-климатической зоны армирование производится по тем же чертежам, что и для нормальных климатических условий, но марка сталей принимается в соответствии с табл.3.

     Сборные шкафные стенки с открылками имеют 4 высоты и соответственно используются для пролетов 12-15 м, 18-24 м, 33 м и 42 м. Соединение блоков шкафной стенки с насадкой осуществляется приваркой арматурных выпусков насадки к закладным планкам в шкафных блоках, а также омоноличиванием армированных стыков.

     Варианты маркировки:
1.    170Ш-1
2.    170Ш 1
3.    170Ш1
4.    170Ш.1
5.    170 Ш-1
6.    170 Ш 1
7.    170 Ш1
8.    170-Ш-1
9.    170/Ш/1

     Цена на железобетонный блок шкафной стенки 170Ш-1 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ по серии 3.503-23 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

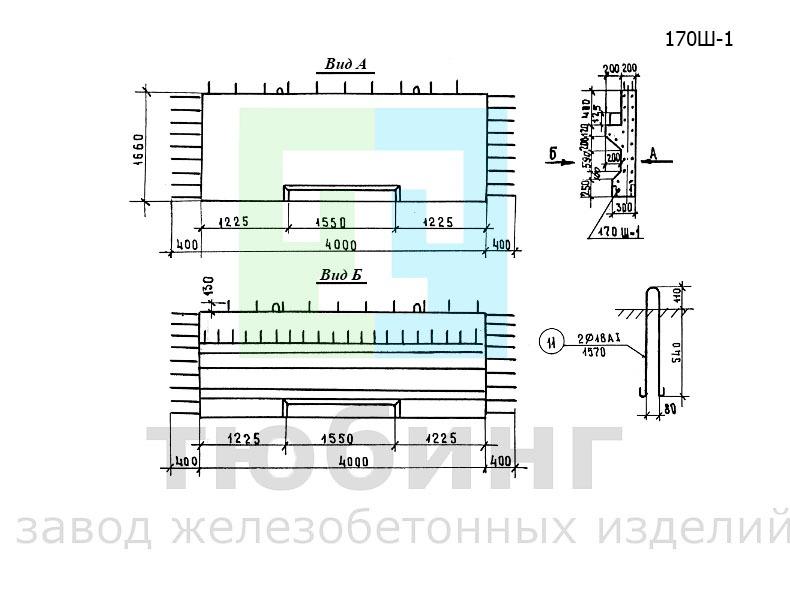

Эскиз блока шкафной стенки 170Ш-1
