Блок ригеля 33Р-50 по серии 3.503-23, вып.7

     Завод ЖБИ Изделий выпускает по серии 3.503-23, выпуск 7 сборные железобетонные блоки ригелей 33Р-50 промежуточных опор-стенок под автодорожные ребристые пролетные строения длиной 33 метра, применяемые при нормальных климатических условиях (средняя температура наиболее холодных суток не ниже минус 40°С) и при низких температурах (северное исполнение).
     Опоры-стенки могут применятся в мостах неограниченной длины при равных пролетах без устройства специальных тормозных опор.
     Опоры рассчитаны для применения во всех климатических районах РФ с минимальными среднесуточными температурами наиболее холодных суток не ниже минус 55⁰ С, с сейсмичностью не более 6 баллов.

     Стенки объединены с ригелем с помощью арматурных выпусков. Часть выпусков арматуры устанавливается при монтаже в гнезда шпоночных соединений.

     Сборные элементы опор изготавливаются из гидротехнического бетона марки по прочности на сжатие М300.
Марка бетона по морозостойкости при среднемесячной температуре воздуха наиболее холодного месяца в районе сооружения не ниже минус 15°С принимается F200 и F300 при температуре ниже минус 15°С.
    Для северной строительно-климатической зоны (средняя температура наиболее холодных суток ниже минус 40°С) части конструкций опор, которые не подвергаются воздействию низких температур, допускается строить по нормам и требованиям нормативных документов для нормальных климатических условий. Марка бетона по прочности принимается как для районов с нормальными климатическими условиями, по морозостойкости не ниже F300.

     Армирование элементов опор дифференцировано в зависимости от длины пролетных строений и вида стенки (с проемами или без проемов).
В качестве рабочей арматуры ригелей принята арматура класса А-III по ГОСТ 5781-82.
     В виде исключения, при отсутствии арматуры класса А-III возможна ее замена арматурой класса А-II при условии увеличения площади сечения арматуры в 1,25 раза.
     Для северной строительно-климатической зоны армирование производится по тем же чертежам, что и для нормальных климатических условий, но марка сталей принимается в соответствии с табл.3.

33Р-50 - блок ригеля опоры со сплошной стенкой под пролетное строение длиной 33 м, 50-го типоразмера.

     Варианты маркировки:
1.    33Р-50
2.    33Р 50
3.    33Р.50
4.    33Р50
5.    33 Р-50
6.    33 Р 50
7.    33 Р.50
8.    33 Р50
9.    33-Р-50
10.  33.Р.50

     Цена на железобетонный ригель 33Р-50 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ по серии 3.503-23 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

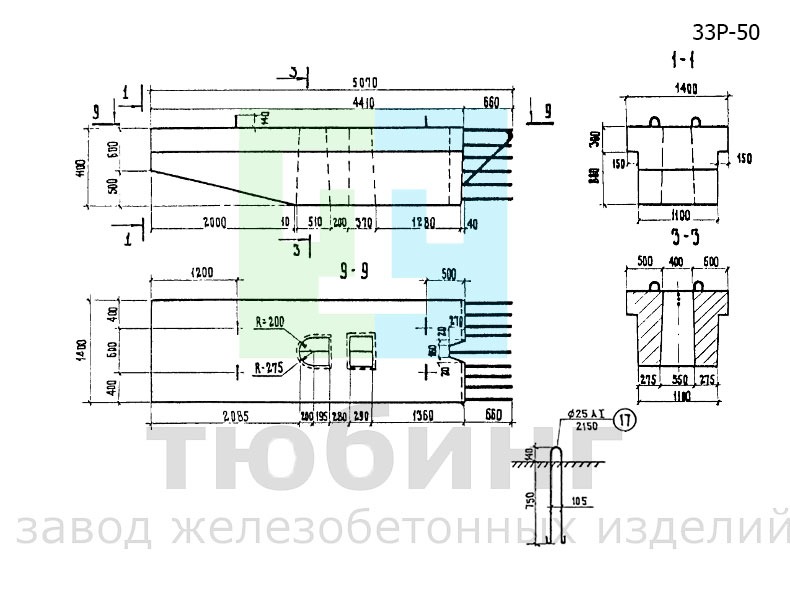

Эскиз блока ригеля 33Р-50
