Блок ригеля 2РК91-ТAII по серии 3.503.1-100, вып.3

     Завод ЖБИ Изделий выпускает железобетонные блоки ригелей 2РК91-ТAII по серии 3.503.1-100 выпуск 3, предназначенные для использования в конструкциях крайних опор под ребристые пролетные строения длиной до З3 метров в автодорожных мостах.
     Область применения - районы с расчетной температурой наружного воздуха не ниже минус 60° и сейсмичностью до 6 баллов.

     Блоки ригелей запроектированы с трапецеидальным поперечным сечением, верхняя поверхность блока выполнена с уклоном, обеспечивающим сброс воды.
     Размеры сечений ригелей: 140x75 см для крайних опор, для промежуточных опор - 165х80 см (для пролетов ℓ=33 м), 155x70 см - для остальных пролетных строений.
     Все блоки ригелей имеют пирамидальные отверстия.

     Железобетонные изделия изготавливаются из конструкционного тяжелого бетона со средней плотностью не менее 2400кг/м³ соответствующего требованиям ГОСТ 26633-85.
     Класс бетона по прочности на сжатие принят в соответствии со средней температурой наружного воздуха наиболее холодной пятидневки: В27,5 (от минус 40°С и выше ) и В30 (ниже минус 40°С).
     Марка бетона по морозостойкости принимается в соответствии со средней температурой наружного воздуха наиболее холодного месяца: F200 (не ниже минус 20°С) и F300 (ниже минус 20°С).
     Марка бетона по водонепроницаемости - W6.
     Возможно изготовление опор с использованием бетонов с морозостойкостью в солях.
     Отпускная прочность в летнее время - 70%, в зимнее время - 100%.

    Армирование блоков ригелей осуществляется плоскими каркасами, в состав которых входят прямые и отогнутые стержни, хомуты и фиксаторы. После установки и зацепления пространственных каркасов в опалубочные формы вставляются и фиксируются монтажные петли, анкерные стержни и закладные изделия.
     Для армирования железобетонных изделий используется горячекатаная круглая сталь по ГОСТ 5781-82.
В качестве рабочей арматуры может использоваться арматура периодического профиля А-III или А-II.
Поперечная и продольная конструктивная арматура - гладкого профиля, класса A-I.
     Для монтажных петель рекомендуется использовать арматурную сталь A-I по ГОСТ 5781-81 марки СтЗсп.

2РК91-ТAII - блок ригеля крайней двухстоечной опоры длиной 914 см, Т=1…5 - номер температурной зоны, применяемая арматурная сталь класса А-II.

    Варианты маркировки:
1.   2РК91-ТAII
2.   2РК 91-ТAII
3.   2РК91 ТAII
4.   2РК 91 ТAII
5.   2РК91 ТAII
6.   2РК 91 ТAII
7.   2РК91.ТAII
8.   2РК91.ТAII
9.   2РК 91.ТAII
10. 2PK91-TAII

     Цена на  железобетонный блок ригеля 2РК91-ТAII указана с учетом НДС, без учета доставки. Стоимость ригелей может меняться в зависимости от объема и общей ситуации на строительном рынке.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

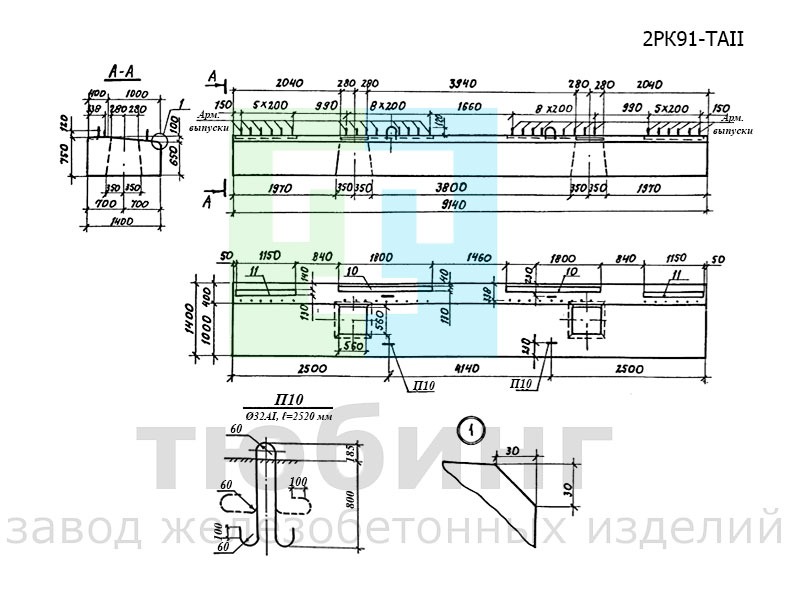

Эскиз блока ригеля 2РК91-ТAII
