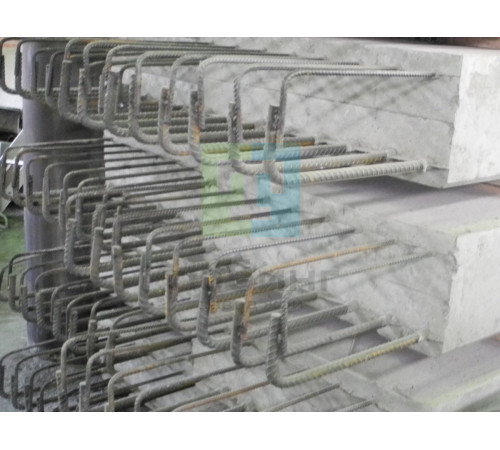

Блок ригеля 15Р-5 по серии 3.503-23, вып.7

     Завод ЖБИ Изделий выпускает по серии 3.503-23, выпуск 7 сборные железобетонные блоки ригелей 15Р-5 промежуточных опор-стенок под автодорожные ребристые пролетные строения длиной от 12 до 15 метров, применяемые при нормальных климатических условиях (средняя температура наиболее холодных суток не ниже минус 40°С) и при низких температурах (северное исполнение).
     Применяются в мостах неограниченной длины при равных пролетах без устройства специальных тормозных опор.
     Опоры рассчитаны для применения во всех климатических районах РФ с минимальными среднесуточными температурами наиболее холодных суток не ниже минус 55⁰ С, с сейсмичностью не более 6 баллов.

     Стенки объединены с ригелем с помощью арматурных выпусков. Часть выпусков арматуры устанавливается при монтаже в гнезда шпоночных соединений.

     Сборные элементы опор изготавливаются из гидротехнического бетона марки по прочности на сжатие М300.
Марка бетона по морозостойкости при среднемесячной температуре воздуха наиболее холодного месяца в районе сооружения не ниже минус 15°С принимается F200 и F300 при температуре ниже минус 15°С.
    Для северной строительно-климатической зоны (средняя температура наиболее холодных суток ниже минус 40°С) части конструкций опор, которые не подвергаются воздействию низких температур, допускается строить по нормам и требованиям нормативных документов для нормальных климатических условий. Марка бетона по прочности принимается как для районов с нормальными климатическими условиями, по морозостойкости не ниже F300.

     Армирование элементов опор дифференцировано в зависимости от длины пролетных строений и вида стенки (с проемами или без проемов).
В качестве рабочей арматуры ригелей принята арматура класса А-III по ГОСТ 5781-82.
     В виде исключения, при отсутствии арматуры класса А-III возможна ее замена арматурой класса А-II при условии увеличения площади сечения арматуры в 1,25 раза.
     Для северной строительно-климатической зоны армирование производится по тем же чертежам, что и для нормальных климатических условий, но марка сталей принимается в соответствии с табл.3.

15Р-5 - блок ригеля опоры со сплошной стенкой под пролетное строение длиной от 12 до15 м, 5-го типоразмера.

     Варианты маркировки:
1.    15Р-5
2.    15Р 5
3.    15Р.5
4.    15Р5
5.    15 Р-5
6.    15 Р 5
7.    15 Р.5
8.    15 Р5
9.    15-Р-5
10.  15.Р.5

     Цена на железобетонный ригель 15Р-5 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ по серии 3.503-23 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

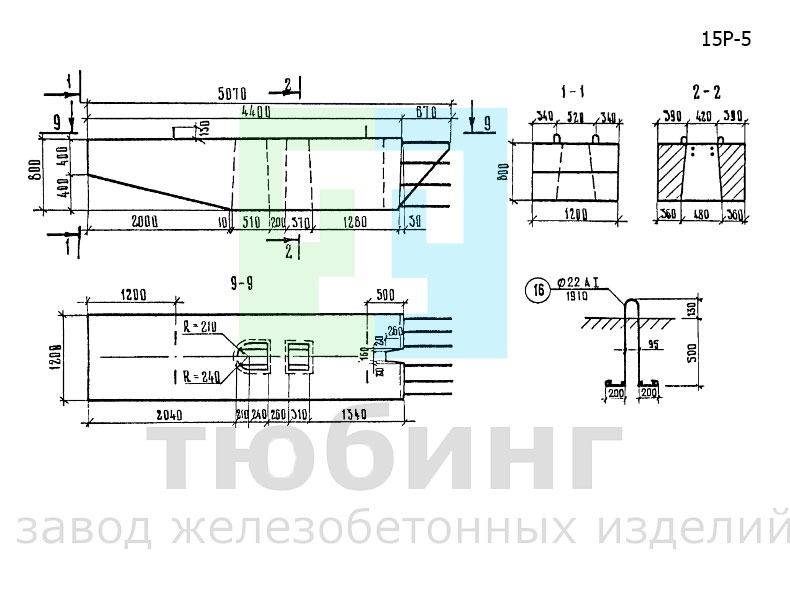

Эскиз блока ригеля 15Р-5
