Блок насадки Н-5 по серии 3.503-23, вып.5

     Завод ЖБИ Изделий выпускает по серии 3.503-23, выпуск 5 блоки насадок Н-5 свайных опор под автодорожные ребристые пролетные строения от 12 до 24 метров, применяемые при нормальных климатических условиях (средняя температура наиболее холодных суток не ниже минус 40°С).

     Блоки насадок Н-5 применяются в свайных однорядных опорах при высоте Нк ≤ 2 м  (соответствует расстоянию от верха насадки до верхнего обреза подколонника).
Под каждой балкой пролетного строения размещено по 2 вертикальные сваи.
     Насадки опор - сборные, компонуемые из блоков Н-5, или монолитные, бетонируемые на месте.

     Элементы опор изготавливаются из гидротехнического бетона марки по прочности на сжатие М300.
Марка бетона по морозостойкости при среднемесячной температуре воздуха наиболее холодного месяца не ниже минус 15°С принимается F200 и F300 при более низкой температуре (не ниже минус 40°С).
    Для северной строительно-климатической зоны (средняя температура наиболее холодных суток ниже минус 40°С) части конструкций опор, которые не подвергаются воздействию низких температур, допускается строить по нормам и требованиям нормативных документов для нормальных климатических условий. Марка бетона по прочности принимается как для районов с нормальными климатическими условиями, по морозостойкости не ниже F300.

     Для армирования блоков насадок в качестве рабочей арматуры принята арматура класса А-III.
Арматура класса А-II применяется для армирования элементов с повышенными требованиями по трещиностойкости – стоек и свай, а также в отдельных элементах, где применение арматуры класса А-III оказывается недостаточным по насыщенности.
     В виде исключения при отсутствии арматуры класса А-III возможна ее замена арматурой класса А-II при условии увеличения площади сечения арматуры в 1,25 раза.
     Для северной строительно-климатической зоны армирование производится по тем же чертежам, что и для нормальных климатических условий, но марка сталей принимается в соответствии с табл.3.

     Варианты маркировки:
1.    Н-5
2.    Н 5
3.    Н5
4.    Н.5
5.    Н/5
6.    H-5

     Цена на железобетонный блок насадки Н-5 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ по серии 3.503-23 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

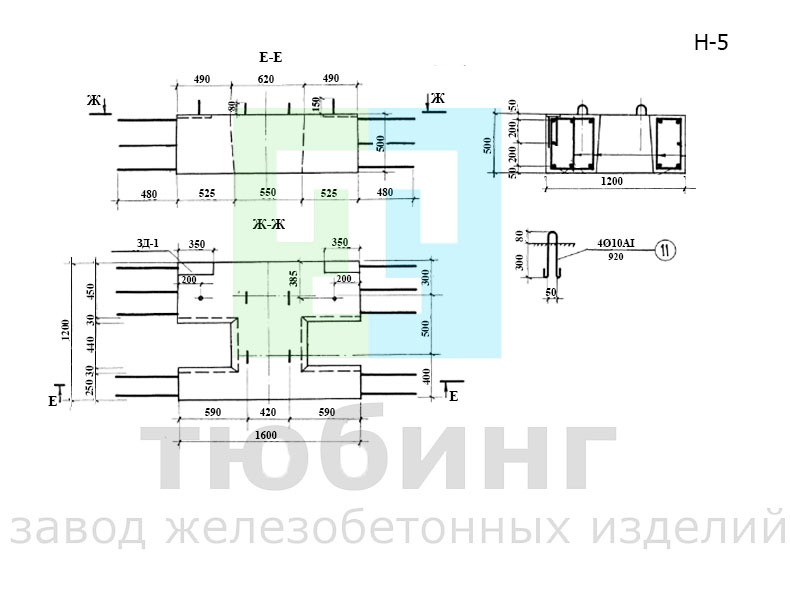

Эскиз блока насадки Н-5
