Блок насадки Н-3 по серии 3.503-23, вып.6

     Завод ЖБИ Изделий выпускает по серии 3.503-23, выпуск 6 сборные железобетонные блоки насадок Н-3 козловых устоев под автодорожные ребристые пролетные строения длиной от 12 до 24 метров, применяемые при нормальных климатических условиях (средняя температура наиболее холодных суток не ниже минус 40°С).

     Элементы опор изготавливаются из гидротехнического бетона марки по прочности на сжатие М300.
Марка бетона по морозостойкости при среднемесячной температуре воздуха наиболее холодного месяца не ниже минус 15°С принимается F200 и F300 при более низкой температуре (не ниже минус 40°С).
    Для северной строительно-климатической зоны (средняя температура наиболее холодных суток ниже минус 40°С) части конструкций опор, которые не подвергаются воздействию низких температур, допускается строить по нормам и требованиям нормативных документов для нормальных климатических условий. Марка бетона по прочности принимается как для районов с нормальными климатическими условиями, по морозостойкости не ниже F300.

     Для армирования элементов опор в качестве рабочей арматуры принята арматура класса А-III.
Арматура класса А-II применяется для армирования элементов с повышенными требованиями по трещиностойкости – стоек и свай, а также в отдельных элементах, где применение арматуры класса А-III оказывается недостаточным по насыщенности.
В виде исключения при отсутствии арматуры класса А-III возможна ее замена арматурой класса А-II при условии увеличения площади сечения арматуры в 1,25 раза.
     Для северной строительно-климатической зоны армирование производится по тем же чертежам, что и для нормальных климатических условий, но марка сталей принимается в соответствии с табл.3.

     Насадки – сборные, компонуются из отдельных блоков. Насадки опор под все длины пролетных строений имеют одинаковые опалубочные формы.
По армированию разделены на 2 вида: первый – насадки опор под пролетные строения 12, 15, 18, 21 и 24 м; второй - под пролетные строения 33 м и 42 м.

     Варианты маркировки:
1.    Н-3
2.    Н 3
3.    Н3
4.    Н.3
5.    Н/3
6.    H-3

     Цена на железобетонный блок насадки Н-3 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ по серии 3.503-23 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

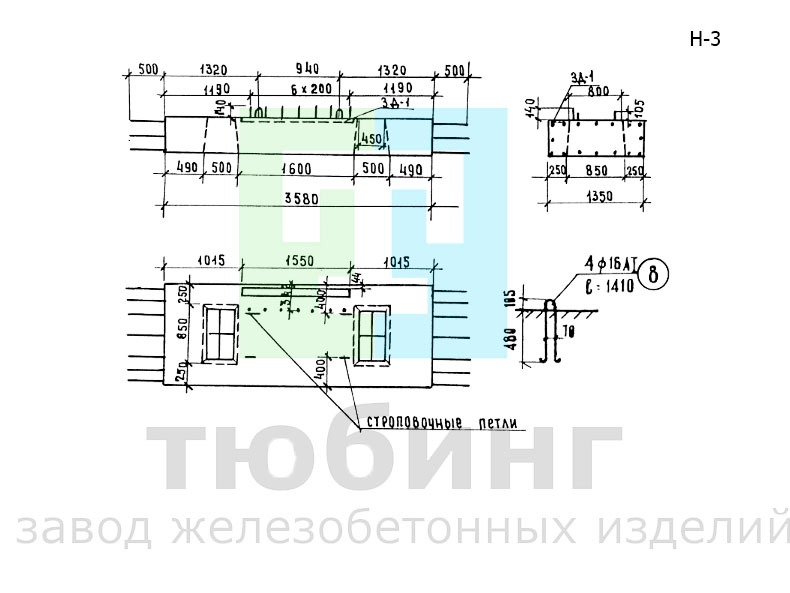

Эскиз блока насадки Н-3
