Блок насадки 5БН25-2-1 по серии 3.503.1-79 вып.2

    Завод ЖБИ Изделий выпускает сборные железобетонные блоки насадок 5БН25-2-1 по серии 3.503.1-79 выпуск 2, предназначенные для использования в конструкциях крайних и промежуточных свайных опор под ребристые и плитные пролетные строения длиной до 24 метров в автодорожных мостах. Расчетная температура наружного воздуха не ниже минус 40°С, сейсмичность до 6 баллов.
    Блоки насадок запроектированы с прямоугольным поперечным сечением, имеющим размеры 40х90 см для крайних опор типа I, 40х120 см для промежуточных опор типа 1, 40х150 см для крайних и промежуточных опор типа 2, 50х120 см для всех крайних опор типа 3 и промежуточных опор типа 3 под пролетные строения длиной 12, 15, 18 м; 50х125 см для промежуточных опор типа 3 под пролетные строения длиной 21, 24 м.
Всего насчитывается 18 типоразмеров блоков, отличающихся опалубочными размерами. Все блоки насадок имеют односторонние или двухсторонние арматурные выпуски. Все блоки насадок имеют отверстия: пирамидальные с размерами оснований 50х50 см и 25х25 см для опор типа 1 и 2 и конусообразные с диаметрами оснований 70 и 40 см для опор типа 3.
    Материал блока насадки 5БН25-2-1 - конструкционный тяжелый бетон по ГОСТ 26633-91 класса В30 по прочности на сжатие. Марка по водонепроницаемости - W6, по морозостойкости - F300. Для армирования изделий используется горячекатанная круглая сталь по ГОСТ 5781-82. В пространственных каркасах блоков насадки продольная рабочая арматура периодического профиля класса А-III, поперечная и продольная конструктивная арматура - гладкого профиля класса А-I. Для монтажных петель рекомендуется использовать арматурную сталь класса Ас-II и допускается использование арматурной стали класса А-I.
    Марка блока насадки состоит из четырех групп обозначений:
1 группа – цифры 1,2,3,4,5,6, относящиеся соответственно к блокам крайних опор типов 1,2,3 и блокам промежуточных опор типов 1,2,3; буквы БН -начальные буквы слов ’’блок насадки’’;
2 группа – цифры, указывающие длину блока насадки в дециметрах без учета длины арматурных выпусков (39см);
3 группа – цифры 1 или 2, соответствующие длинам опирающихся пролетных строений 12, 15, 18 м или 21, 24 м;
4 группа – цифры 1,2,3, первая из которых относится к блокам с односторонними арматурными выпусками; вторая – к блокам устоев, представляющими собой зеркальное отражение блоков устоев, обозначенных цифрой 1; третья – к блокам с двухсторонними арматурными выпусками.

    Варианты маркировки:
1.   5БН25-2-1
2.   5БН25 2 1
3.   5БН25.2.1
4.   5БН25/2/1
5.   5БН 25-2-1
6.   5БН 25 2 1
7.   5БН 25.2.1
8.   5БН 25/2/1
9.   5 БН25-2-1
10.   5 БН25.2.1
11.   5 БН25/2/1
12.   5БН-25-2-1
13.   5 БН 25 2 1
14.   5БН.25.2.1
15.   5БН/25/2/1
16.   5БН.25-2-1
17.   5БН/25-2-1

   Цена на железобетонный блок насадки 5БН25-2-1 автомобильных мостов указана с учетом НДС, без учета доставки. Стоимость железобетонного блока насадки 5БН5-2-1 может меняться в зависимости от объема и общей ситуации на строительном рынке. Представленная на сайте цена на блок насадки 5БН25-2-1 не является публичной офертой.

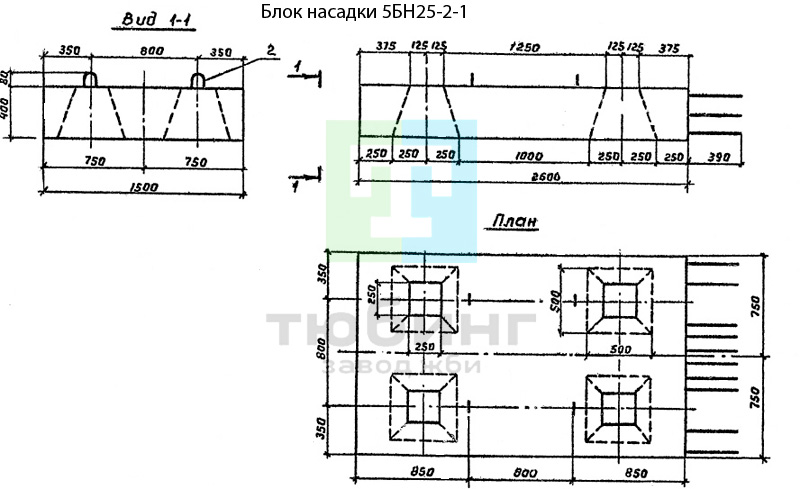

Эскиз блока насадки 5БН25-2-1 по серии 3.503.1-79 вып.2
