Балка Б24-9 по серии 3.006.1-3/83, вып. 1-3.

     Завод ЖБИ Изделий выпускает сборные железобетонные балки Б24-9 для строительства тоннелей с применением уголковых стеновых элементов по серии 3.006.1-3/83 в несейсмических районах и районах с сейсмичностью 7, 8 и 9 баллов.
     Конструкции тоннелей из уголковых элементов предназначены для прокладки в них различных коммуникаций, включая транспортеры. Возможно также применение тоннелей в качестве пешеходных на транспортных предприятиях.
     Применение тоннелей для непосредственной транспортировки по ним жидкостей не предусмотрено.

     Балки Б24-9 изготавливаются из тяжелого бетона класса В22,5 по прочности на сжатие.
Марка бетона по морозостойкости назначается в каждом конкретном проекте в зависимости от режима эксплуатации и климатических условий строительства.
     Возможно изготовление балок из бетона с морозостойкостью с испытанием в хлористых солях или иными требованиями к бетонной смеси изделия.
     Возможно по требованию заказчика нанесение на поверхности балок битумной мастики.

     Армирование изделий предусмотрено плоскими каркасами, объединенными в объемный каркас с применением сварочных клещей или при помощи скоб или шпилек.
При армировании применяется арматура классов А-I и А-III по ГОСТ 5781-82 и класса Вр-I по ГОСТ 6727-80.
     Монтажные петли изготавливаются из горячекатаной арматура класса А-I марок ВСт3сп2 и ВСт3пс2.
     Толщина защитного слоя рабочей арматуры - 20÷25 мм.

Б24-9 - балка тоннеля пролетом 2,4 м, расчетная нагрузка на один погонный метр 9 тс/м.

    Варианты маркировки:
1.    Б24-9
2.    Б24 9
3.    Б24.9
4.    Б24/9
5.    Б 24-9
6.    Б 24 9
7.    Б 24.9
8.    Б 24/9
9.    Б-24-9
10.  Б.24.9
11.  Б/24/9

    Цена на железобетонную балку Б24-9 по серии 3.006.1-3/83 указана с учетом НДС, без учета доставки. Стоимость балок может меняться в зависимости от объема и общей ситуации на строительном рынке.
    Представленные на сайте цены на ЖБИ не являются публичной офертой.

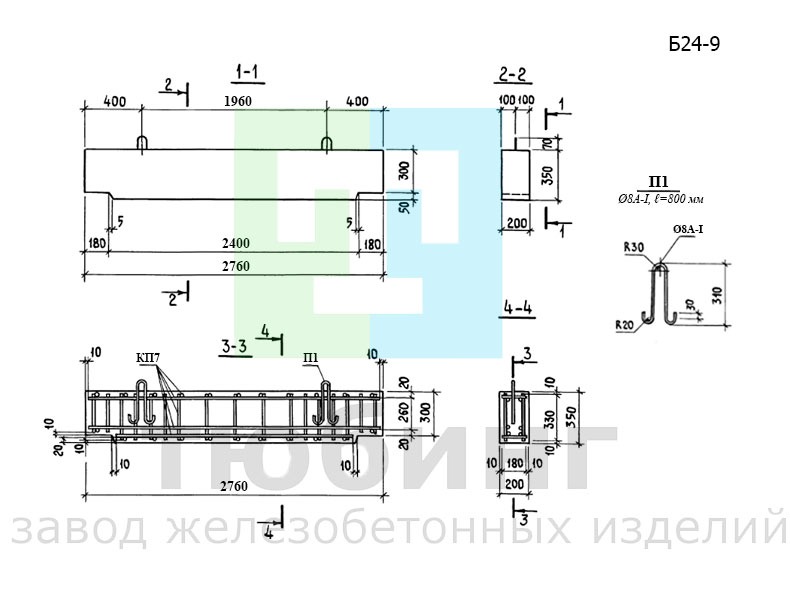

Эскиз балки Б24-9
