Анкерная плита АП-5 по серии 3.407-102, вып.1

     Завод ЖБИ Изделий изготавливает унифицированные железобетонные анкерные плиты АП-5 по серии 3.407-102 выпуск.1, применяемые при сооружении электрических подстанций 35-500 кВ.
     Изделия данной серии предназначены для применения в I-IV климатических районах с минимальной температурой наружного воздуха до минус 40°С включительно с указанием мероприятий по применению их в районах с температурой ниже минус 40°С.
     Анкерная плита предназначена для крепления оттяжек в стальных порталах ОРУ 500 кВ.

     Для изготовления плит применяется тяжелый бетон по прочности на сжатие В22,5.
Марки бетона по водонепроницаемости (в условиях агрессивной среды не менее W6) и по морозостойкости (до минус 20°С - не ниже F100; от минус 20°С до минус 40°С - не ниже F150; ниже минус 40°С - не ниже F200) назначаются по проекту.
     Отпускная прочность в летнее время - 70%, в зимнее время - 100%.

       Плиты армируются сетками, изготавливаемыми с помощью контактно-точечной сварки во всех местах пересечения стержней.
При армировании применяется стержневая арматура класса А-I и А-III по ГОСТ 5781-82.

     Варианты маркировки:
1.   АП-5
2.   АП 5
3.   АП.5
4.   А П 5

     Цена на плиту АП-5 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ по серии 3.407.1-157 не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

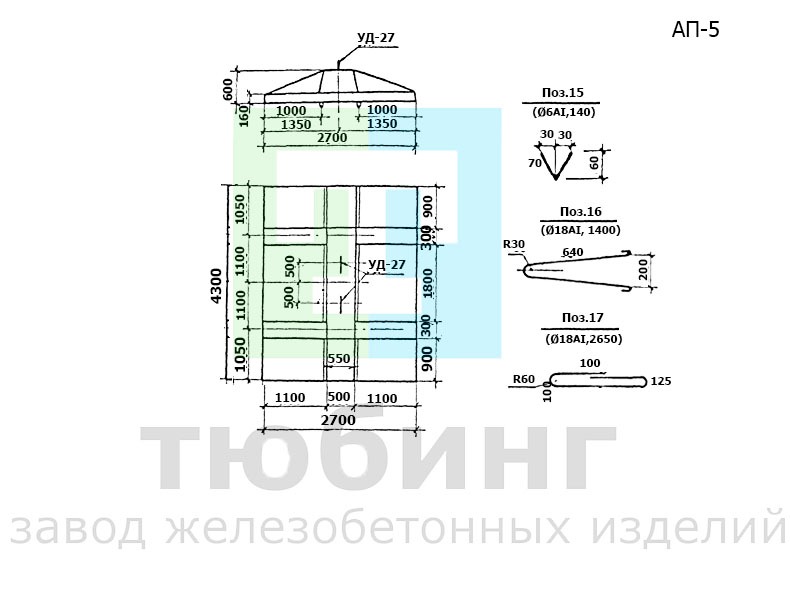

Эскиз плиты анкерной АП-5
